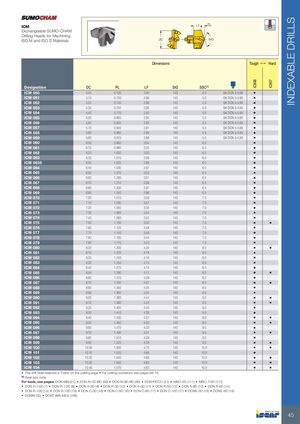

СМЕННЫЕ БУРОВЫЕ ГОЛОВКИ
ICM
Сменные буровые головки SUMO-CHAM для обработки материалов ISO M и ISO S
| Обозначение | DC | PL | LF | SIG | SSC(1) | IC908 | IC907 |
|---|---|---|---|---|---|---|---|
| ICM 050 | 5.00 | 0.700 | 3.00 | 140 | 5.0 | SK DCN 5-5.99 | • |
| ICM 051 | 5.10 | 0.720 | 2.98 | 140 | 5.0 | SK DCN 5-5.99 | • |
| ICM 052 | 5.20 | 0.740 | 2.96 | 140 | 5.0 | SK DCN 5-5.99 | • |
| ICM 053 | 5.30 | 0.750 | 2.95 | 140 | 5.0 | SK DCN 5-5.99 | • |
| ICM 054 | 5.40 | 0.770 | 2.93 | 140 | 5.0 | SK DCN 5-5.99 | • |
| ICM 055 | 5.50 | 0.900 | 2.95 | 140 | 5.5 | SK DCN 5-5.99 | • |
| ICM 056 | 5.60 | 0.920 | 2.93 | 140 | 5.5 | SK DCN 5-5.99 | • |
| ICM 057 | 5.70 | 0.940 | 2.91 | 140 | 5.5 | SK DCN 5-5.99 | • |
| ICM 058 | 5.80 | 0.960 | 2.89 | 140 | 5.5 | SK DCN 5-5.99 | • |
| ICM 059 | 5.90 | 0.970 | 2.88 | 140 | 5.5 | SK DCN 5-5.99 | • |
| ICM 060 | 6.00 | 0.960 | 3.04 | 140 | 6.0 | • | |
| ICM 061 | 6.10 | 0.980 | 3.02 | 140 | 6.0 | • | |
| ICM 062 | 6.20 | 1.000 | 3.00 | 140 | 6.0 | • | |
| ICM 063 | 6.30 | 1.010 | 2.99 | 140 | 6.0 | • | |
| ICM 0635 | 6.35 | 1.020 | 2.98 | 140 | 6.0 | • | |
| ICM 064 | 6.40 | 1.030 | 2.97 | 140 | 6.0 | • | |
| ICM 065 | 6.50 | 1.270 | 3.03 | 140 | 6.5 | • | |
| ICM 066 | 6.60 | 1.290 | 3.01 | 140 | 6.5 | • | |
| ICM 067 | 6.70 | 1.310 | 2.99 | 140 | 6.5 | • | |
| ICM 068 | 6.80 | 1.330 | 2.97 | 140 | 6.5 | • | |
| ICM 069 | 6.90 | 1.340 | 2.96 | 140 | 6.5 | • | |
| ICM 070 | 7.00 | 1.010 | 3.59 | 140 | 7.0 | • | |
| ICM 071 | 7.10 | 1.030 | 3.57 | 140 | 7.0 | • | |
| ICM 072 | 7.20 | 1.050 | 3.55 | 140 | 7.0 | • | |
| ICM 073 | 7.30 | 1.060 | 3.54 | 140 | 7.0 | • | |
| ICM 074 | 7.40 | 1.080 | 3.52 | 140 | 7.0 | • | |
| ICM 075 | 7.50 | 1.100 | 3.50 | 140 | 7.0 | • | |
| ICM 076 | 7.60 | 1.120 | 3.48 | 140 | 7.0 | • | |
| ICM 077 | 7.70 | 1.140 | 3.46 | 140 | 7.0 | • | |
| ICM 078 | 7.80 | 1.160 | 3.44 | 140 | 7.0 | • | |
| ICM 079 | 7.90 | 1.170 | 3.43 | 140 | 7.0 | • | |
| ICM 080 | 8.00 | 1.200 | 4.20 | 140 | 8.0 | • | |
| ICM 081 | 8.10 | 1.220 | 4.18 | 140 | 8.0 | • | |
| ICM 082 | 8.20 | 1.240 | 4.16 | 140 | 8.0 | • | |
| ICM 083 | 8.30 | 1.250 | 4.15 | 140 | 8.0 | • | |
| ICM 084 | 8.40 | 1.270 | 4.13 | 140 | 8.0 | • | |
| ICM 085 | 8.50 | 1.290 | 4.11 | 140 | 8.0 | • | |
| ICM 086 | 8.60 | 1.310 | 4.09 | 140 | 8.0 | • | |
| ICM 087 | 8.70 | 1.330 | 4.07 | 140 | 8.0 | • | |
| ICM 088 | 8.80 | 1.350 | 4.05 | 140 | 8.0 | • | |
| ICM 089 | 8.90 | 1.360 | 4.04 | 140 | 8.0 | • | |
| ICM 090 | 9.00 | 1.360 | 4.44 | 140 | 9.0 | • | |
| ICM 091 | 9.10 | 1.380 | 4.42 | 140 | 9.0 | • | |
| ICM 092 | 9.20 | 1.400 | 4.40 | 140 | 9.0 | • | |
| ICM 093 | 9.30 | 1.410 | 4.39 | 140 | 9.0 | • | |
| ICM 094 | 9.40 | 1.430 | 4.37 | 140 | 9.0 | • | |
| ICM 095 | 9.50 | 1.450 | 4.35 | 140 | 9.0 | • | |
| ICM 096 | 9.60 | 1.470 | 4.33 | 140 | 9.0 | • | |
| ICM 097 | 9.70 | 1.490 | 4.31 | 140 | 9.0 | • | |
| ICM 098 | 9.80 | 1.510 | 4.29 | 140 | 9.0 | • | |
| ICM 099 | 9.90 | 1.520 | 4.28 | 140 | 9.0 | • | |
| ICM 100 | 10.00 | 1.500 | 4.70 | 140 | 10.0 | • | |
| ICM 101 | 10.10 | 1.520 | 4.68 | 140 | 10.0 | • | |
| ICM 102 | 10.20 | 1.540 | 4.66 | 140 | 10.0 | • | |
| ICM 103 | 10.30 | 1.550 | 4.65 | 140 | 10.0 | • | |
| ICM 104 | 10.40 | 1.570 | 4.63 | 140 | 10.0 | • |
- На режущей кромке буровой головки имеется земля на главной режущей кромке
- Условия резания см. на стр. 68-76
(1) Код размера посадочного места
Режущие пластины, см. стр.: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • MNC-5D (111) • MNC-7/8D (112) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168)
