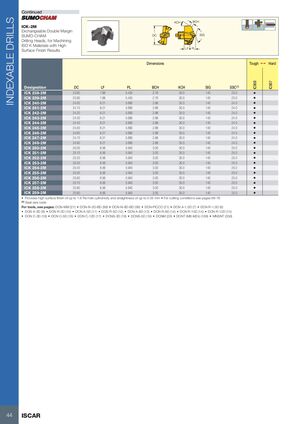

СМЕННЫЕ БУРОВЫЕ ГОЛОВКИ
Продолжение
ICK-2M
Сменные буровые головки с двойной кромкой SUMO-CHAM для обработки материалов ISO K с высокой чистотой поверхности
| Обозначение | DC | LF | PL | BCH | KCH | SIG | SSC(1) | IC908 | IC907 |
|---|---|---|---|---|---|---|---|---|---|
| ICK 238-2M | 23.80 | 7.88 | 5.450 | 2.76 | 30.0 | 140 | 23.0 | • | |
| ICK 239-2M | 23.90 | 7.88 | 5.450 | 2.76 | 30.0 | 140 | 23.0 | • | |
| ICK 240-2M | 24.00 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 241-2M | 24.10 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 242-2M | 24.20 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 243-2M | 24.30 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 244-2M | 24.40 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 245-2M | 24.50 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 246-2M | 24.60 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 247-2M | 24.70 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 249-2M | 24.90 | 8.21 | 5.690 | 2.88 | 30.0 | 140 | 24.0 | • | |
| ICK 250-2M | 25.00 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 251-2M | 25.10 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 252-2M | 25.20 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 253-2M | 25.30 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 254-2M | 25.40 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 255-2M | 25.50 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 256-2M | 25.60 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 257-2M | 25.70 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 258-2M | 25.80 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • | |
| ICK 259-2M | 25.90 | 8.56 | 5.940 | 3.00 | 30.0 | 140 | 25.0 | • |
- Обеспечивает высокую чистоту поверхности до 1,6 Ra, цилиндричность отверстия и прямолинейность до 0,05 мм
- Условия резания см. на стр. 68-76
(1) Код размера посадочного места
Режущие пластины, см. стр.: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168) • MNSNT (358)
