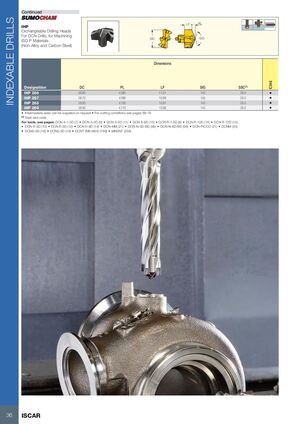

Инструменты для обработки отверстий Iscar 2026 - страница 38
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
Сборные сверла. Продолжение
IHP — Сменные головки для сверления
Для сверл DCN, для обработки
Материалы ISO P (нелегированная и углеродистая сталь)
Размеры
| Обозначение | DC | PL | LF | SIG | SSC(1) | IC948 |
|---|---|---|---|---|---|---|
| IHP 266 | 26.60 | 4.060 | 11.01 | 140 | 26.0 | • |
| IHP 267 | 26.70 | 4.080 | 10.99 | 140 | 26.0 | • |
| IHP 268 | 26.80 | 4.100 | 10.97 | 140 | 26.0 | • |
| IHP 269 | 26.90 | 4.110 | 10.96 | 140 | 26.0 | • |
Промежуточные размеры поставляются по запросу • Условия резания см. на страницах 68-76
(1) Код размера посадочного места
Инструмент см. на страницах: DCN A-1.5D (7) • DCN A-3D (9) • DCN A-5D (11) • DCN A-8D (13) • DCN R-1.5D (8) • DCN R-10D (14) • DCN R-12D (15) • DCN R-3D (10) • DCN R-5D (12) • DCN R-8D (14) • DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • DCNM (20) • DCNS-3D (18) • DCNS-5D (19) • DCNT (M8-M24) (168) • MNSNT (358)
