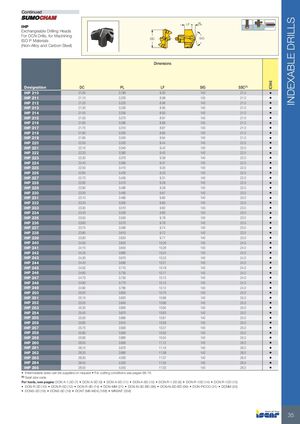

Инструменты для обработки отверстий Iscar 2026 - страница 37
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
Сборные сверла. Продолжение
IHP — Сменные головки для сверления
Для сверл DCN, для обработки
Материалы ISO P (нелегированная и углеродистая сталь)
Размеры
| Обозначение | DC | PL | LF | SIG | SSC(1) | IC948 |
|---|---|---|---|---|---|---|
| IHP 210 | 21.00 | 3.180 | 9.00 | 140 | 21.0 | • |
| IHP 211 | 21.10 | 3.200 | 8.98 | 140 | 21.0 | • |
| IHP 212 | 21.20 | 3.220 | 8.96 | 140 | 21.0 | • |
| IHP 213 | 21.30 | 3.230 | 8.95 | 140 | 21.0 | • |
| IHP 214 | 21.40 | 3.250 | 8.93 | 140 | 21.0 | • |
| IHP 215 | 21.50 | 3.270 | 8.91 | 140 | 21.0 | • |
| IHP 216 | 21.60 | 3.290 | 8.89 | 140 | 21.0 | • |
| IHP 217 | 21.70 | 3.310 | 8.87 | 140 | 21.0 | • |
| IHP 218 | 21.80 | 3.330 | 8.85 | 140 | 21.0 | • |
| IHP 219 | 21.90 | 3.340 | 8.84 | 140 | 21.0 | • |
| IHP 220 | 22.00 | 3.320 | 9.44 | 140 | 22.0 | • |
| IHP 221 | 22.10 | 3.340 | 9.42 | 140 | 22.0 | • |
| IHP 222 | 22.20 | 3.360 | 9.40 | 140 | 22.0 | • |
| IHP 223 | 22.30 | 3.370 | 9.39 | 140 | 22.0 | • |
| IHP 224 | 22.40 | 3.390 | 9.37 | 140 | 22.0 | • |
| IHP 225 | 22.50 | 3.410 | 9.35 | 140 | 22.0 | • |
| IHP 226 | 22.60 | 3.430 | 9.33 | 140 | 22.0 | • |
| IHP 227 | 22.70 | 3.450 | 9.31 | 140 | 22.0 | • |
| IHP 228 | 22.80 | 3.470 | 9.29 | 140 | 22.0 | • |
| IHP 229 | 22.90 | 3.480 | 9.28 | 140 | 22.0 | • |
| IHP 230 | 23.00 | 3.460 | 9.87 | 140 | 23.0 | • |
| IHP 231 | 23.10 | 3.480 | 9.85 | 140 | 23.0 | • |
| IHP 232 | 23.20 | 3.500 | 9.83 | 140 | 23.0 | • |
| IHP 233 | 23.30 | 3.510 | 9.82 | 140 | 23.0 | • |
| IHP 234 | 23.40 | 3.530 | 9.80 | 140 | 23.0 | • |
| IHP 235 | 23.50 | 3.550 | 9.78 | 140 | 23.0 | • |
| IHP 236 | 23.60 | 3.570 | 9.76 | 140 | 23.0 | • |
| IHP 237 | 23.70 | 3.590 | 9.74 | 140 | 23.0 | • |
| IHP 238 | 23.80 | 3.610 | 9.72 | 140 | 23.0 | • |
| IHP 239 | 23.90 | 3.620 | 9.71 | 140 | 23.0 | • |
| IHP 240 | 24.00 | 3.620 | 10.28 | 140 | 24.0 | • |
| IHP 241 | 24.10 | 3.640 | 10.26 | 140 | 24.0 | • |
| IHP 242 | 24.20 | 3.660 | 10.24 | 140 | 24.0 | • |
| IHP 243 | 24.30 | 3.670 | 10.23 | 140 | 24.0 | • |
| IHP 244 | 24.40 | 3.690 | 10.21 | 140 | 24.0 | • |
| IHP 245 | 24.50 | 3.710 | 10.19 | 140 | 24.0 | • |
| IHP 246 | 24.60 | 3.730 | 10.17 | 140 | 24.0 | • |
| IHP 247 | 24.70 | 3.750 | 10.15 | 140 | 24.0 | • |
| IHP 248 | 24.80 | 3.770 | 10.13 | 140 | 24.0 | • |
| IHP 249 | 24.90 | 3.780 | 10.12 | 140 | 24.0 | • |
| IHP 250 | 25.00 | 3.800 | 10.70 | 140 | 25.0 | • |
| IHP 251 | 25.10 | 3.820 | 10.68 | 140 | 25.0 | • |
| IHP 252 | 25.20 | 3.840 | 10.66 | 140 | 25.0 | • |
| IHP 253 | 25.30 | 3.850 | 10.65 | 140 | 25.0 | • |
| IHP 254 | 25.40 | 3.870 | 10.63 | 140 | 25.0 | • |
| IHP 255 | 25.50 | 3.890 | 10.61 | 140 | 25.0 | • |
| IHP 256 | 25.60 | 3.910 | 10.59 | 140 | 25.0 | • |
| IHP 257 | 25.70 | 3.930 | 10.57 | 140 | 25.0 | • |
| IHP 258 | 25.80 | 3.950 | 10.55 | 140 | 25.0 | • |
| IHP 259 | 25.90 | 3.960 | 10.54 | 140 | 25.0 | • |
| IHP 260 | 26.00 | 3.950 | 11.12 | 140 | 26.0 | • |
| IHP 261 | 26.10 | 3.970 | 11.10 | 140 | 26.0 | • |
| IHP 262 | 26.20 | 3.990 | 11.08 | 140 | 26.0 | • |
| IHP 263 | 26.30 | 4.000 | 11.07 | 140 | 26.0 | • |
| IHP 264 | 26.40 | 4.020 | 11.05 | 140 | 26.0 | • |
| IHP 265 | 26.50 | 4.040 | 11.03 | 140 | 26.0 | • |
Промежуточные размеры поставляются по запросу • Условия резания см. на страницах 68-76
(1) Код размера посадочного места
Инструмент см. на страницах: DCN A-1.5D (7) • DCN A-3D (9) • DCN A-5D (11) • DCN A-8D (13) • DCN R-1.5D (8) • DCN R-10D (14) • DCN R-12D (15) • DCN R-3D (10) • DCN R-5D (12) • DCN R-8D (14) • DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • DCNM (20) • DCNS-3D (18) • DCNS-5D (19) • DCNT (M8-M24) (168) • MNSNT (358)
