Сборные сверла. Продолжение

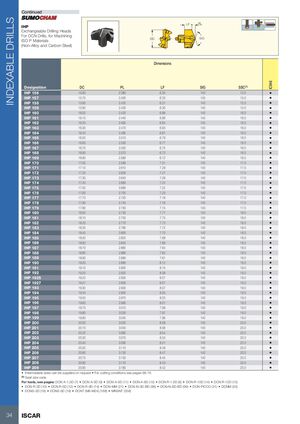

IHP — Сменные головки для сверления
Для сверл DCN, для обработки
Материалы ISO P (нелегированная и углеродистая сталь)
Размеры
| Обозначение | DC | PL | LF | SIG | SSC(1) | IC948 |
|---|---|---|---|---|---|---|
| IHP 156 | 15.60 | 2.380 | 6.35 | 140 | 15.0 | • |
| IHP 157 | 15.70 | 2.400 | 6.33 | 140 | 15.0 | • |
| IHP 158 | 15.80 | 2.420 | 6.31 | 140 | 15.0 | • |
| IHP 159 | 15.90 | 2.430 | 6.30 | 140 | 15.0 | • |
| IHP 160 | 16.00 | 2.420 | 6.88 | 140 | 16.0 | • |
| IHP 161 | 16.10 | 2.440 | 6.86 | 140 | 16.0 | • |
| IHP 162 | 16.20 | 2.460 | 6.84 | 140 | 16.0 | • |
| IHP 163 | 16.30 | 2.470 | 6.83 | 140 | 16.0 | • |
| IHP 164 | 16.40 | 2.490 | 6.81 | 140 | 16.0 | • |
| IHP 165 | 16.50 | 2.510 | 6.79 | 140 | 16.0 | • |
| IHP 166 | 16.60 | 2.530 | 6.77 | 140 | 16.0 | • |
| IHP 167 | 16.70 | 2.550 | 6.75 | 140 | 16.0 | • |
| IHP 168 | 16.80 | 2.570 | 6.73 | 140 | 16.0 | • |
| IHP 169 | 16.90 | 2.580 | 6.72 | 140 | 16.0 | • |
| IHP 170 | 17.00 | 2.590 | 7.31 | 140 | 17.0 | • |
| IHP 171 | 17.10 | 2.610 | 7.29 | 140 | 17.0 | • |
| IHP 172 | 17.20 | 2.630 | 7.27 | 140 | 17.0 | • |
| IHP 173 | 17.30 | 2.640 | 7.26 | 140 | 17.0 | • |
| IHP 174 | 17.40 | 2.660 | 7.24 | 140 | 17.0 | • |
| IHP 175 | 17.50 | 2.680 | 7.22 | 140 | 17.0 | • |
| IHP 176 | 17.60 | 2.700 | 7.20 | 140 | 17.0 | • |
| IHP 177 | 17.70 | 2.720 | 7.18 | 140 | 17.0 | • |
| IHP 178 | 17.80 | 2.740 | 7.16 | 140 | 17.0 | • |
| IHP 179 | 17.90 | 2.750 | 7.15 | 140 | 17.0 | • |
| IHP 180 | 18.00 | 2.730 | 7.77 | 140 | 18.0 | • |
| IHP 181 | 18.10 | 2.750 | 7.75 | 140 | 18.0 | • |
| IHP 182 | 18.20 | 2.770 | 7.73 | 140 | 18.0 | • |
| IHP 183 | 18.30 | 2.780 | 7.72 | 140 | 18.0 | • |
| IHP 184 | 18.40 | 2.800 | 7.70 | 140 | 18.0 | • |
| IHP 185 | 18.50 | 2.820 | 7.68 | 140 | 18.0 | • |
| IHP 186 | 18.60 | 2.840 | 7.66 | 140 | 18.0 | • |
| IHP 187 | 18.70 | 2.860 | 7.64 | 140 | 18.0 | • |
| IHP 188 | 18.80 | 2.880 | 7.62 | 140 | 18.0 | • |
| IHP 189 | 18.90 | 2.890 | 7.61 | 140 | 18.0 | • |
| IHP 190 | 19.00 | 2.880 | 8.12 | 140 | 19.0 | • |
| IHP 191 | 19.10 | 2.900 | 8.10 | 140 | 19.0 | • |
| IHP 192 | 19.20 | 2.920 | 8.08 | 140 | 19.0 | • |
| IHP 1925 | 19.25 | 2.930 | 8.07 | 140 | 19.0 | • |
| IHP 1927 | 19.27 | 2.930 | 8.07 | 140 | 19.0 | • |
| IHP 193 | 19.30 | 2.930 | 8.07 | 140 | 19.0 | • |
| IHP 194 | 19.40 | 2.950 | 8.05 | 140 | 19.0 | • |
| IHP 195 | 19.50 | 2.970 | 8.03 | 140 | 19.0 | • |
| IHP 196 | 19.60 | 2.990 | 8.01 | 140 | 19.0 | • |
| IHP 197 | 19.70 | 3.010 | 7.99 | 140 | 19.0 | • |
| IHP 198 | 19.80 | 3.030 | 7.97 | 140 | 19.0 | • |
| IHP 199 | 19.90 | 3.040 | 7.96 | 140 | 19.0 | • |
| IHP 200 | 20.00 | 3.020 | 8.58 | 140 | 20.0 | • |
| IHP 201 | 20.10 | 3.040 | 8.56 | 140 | 20.0 | • |
| IHP 202 | 20.20 | 3.060 | 8.54 | 140 | 20.0 | • |
| IHP 203 | 20.30 | 3.070 | 8.53 | 140 | 20.0 | • |
| IHP 204 | 20.40 | 3.090 | 8.51 | 140 | 20.0 | • |
| IHP 205 | 20.50 | 3.110 | 8.49 | 140 | 20.0 | • |
| IHP 206 | 20.60 | 3.130 | 8.47 | 140 | 20.0 | • |
| IHP 207 | 20.70 | 3.150 | 8.45 | 140 | 20.0 | • |
| IHP 208 | 20.80 | 3.170 | 8.43 | 140 | 20.0 | • |
| IHP 209 | 20.90 | 3.180 | 8.42 | 140 | 20.0 | • |
Промежуточные размеры поставляются по запросу • Условия резания см. на страницах 68-76
(1) Код размера посадочного места
Инструмент см. на страницах: DCN A-1.5D (7) • DCN A-3D (9) • DCN A-5D (11) • DCN A-8D (13) • DCN R-1.5D (8) • DCN R-10D (14) • DCN R-12D (15) • DCN R-3D (10) • DCN R-5D (12) • DCN R-8D (14) • DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • DCNM (20) • DCNS-3D (18) • DCNS-5D (19) • DCNT (M8-M24) (168) • MNSNT (358)
