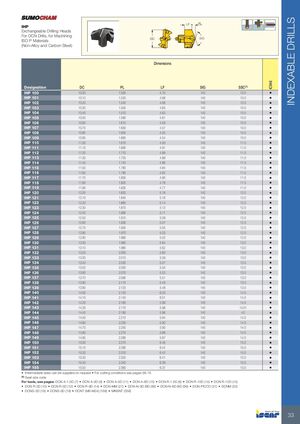

СВЕРЛА С ПЕРЕМЕННЫМИ ПЛАСТИНАМИ
IHP
Съемные головки для сверления для сверл DCN
Для обработки материалов ISO P (нелегированные и углеродистые стали)
Размеры
| Обозначение | DC | PL | LF | SIG | SSC(1) |
|---|---|---|---|---|---|
| IHP 100 | 10.00 | 1.500 | 4.70 | 140 | 10.0 |
| IHP 101 | 10.10 | 1.520 | 4.68 | 140 | 10.0 |
| IHP 102 | 10.20 | 1.540 | 4.66 | 140 | 10.0 |
| IHP 103 | 10.30 | 1.550 | 4.65 | 140 | 10.0 |
| IHP 104 | 10.40 | 1.570 | 4.63 | 140 | 10.0 |
| IHP 105 | 10.50 | 1.590 | 4.61 | 140 | 10.0 |
| IHP 106 | 10.60 | 1.610 | 4.59 | 140 | 10.0 |
| IHP 107 | 10.70 | 1.630 | 4.57 | 140 | 10.0 |
| IHP 108 | 10.80 | 1.650 | 4.55 | 140 | 10.0 |
| IHP 109 | 10.90 | 1.660 | 4.54 | 140 | 10.0 |
| IHP 110 | 11.00 | 1.670 | 4.93 | 140 | 11.0 |
| IHP 111 | 11.10 | 1.690 | 4.91 | 140 | 11.0 |
| IHP 112 | 11.20 | 1.710 | 4.89 | 140 | 11.0 |
| IHP 113 | 11.30 | 1.720 | 4.88 | 140 | 11.0 |
| IHP 114 | 11.40 | 1.740 | 4.86 | 140 | 11.0 |
| IHP 115 | 11.50 | 1.760 | 4.84 | 140 | 11.0 |
| IHP 116 | 11.60 | 1.780 | 4.82 | 140 | 11.0 |
| IHP 117 | 11.70 | 1.800 | 4.80 | 140 | 11.0 |
| IHP 118 | 11.80 | 1.820 | 4.78 | 140 | 11.0 |
| IHP 119 | 11.90 | 1.830 | 4.77 | 140 | 11.0 |
| IHP 120 | 12.00 | 1.820 | 5.18 | 140 | 12.0 |
| IHP 121 | 12.10 | 1.840 | 5.16 | 140 | 12.0 |
| IHP 122 | 12.20 | 1.860 | 5.14 | 140 | 12.0 |
| IHP 123 | 12.30 | 1.870 | 5.13 | 140 | 12.0 |
| IHP 124 | 12.40 | 1.890 | 5.11 | 140 | 12.0 |
| IHP 125 | 12.50 | 1.910 | 5.09 | 140 | 12.0 |
| IHP 126 | 12.60 | 1.930 | 5.07 | 140 | 12.0 |
| IHP 127 | 12.70 | 1.950 | 5.05 | 140 | 12.0 |
| IHP 128 | 12.80 | 1.970 | 5.03 | 140 | 12.0 |
| IHP 129 | 12.90 | 1.980 | 5.02 | 140 | 12.0 |
| IHP 130 | 13.00 | 1.960 | 5.64 | 140 | 13.0 |
| IHP 131 | 13.10 | 1.980 | 5.62 | 140 | 13.0 |
| IHP 132 | 13.20 | 2.000 | 5.60 | 140 | 13.0 |
| IHP 133 | 13.30 | 2.010 | 5.59 | 140 | 13.0 |
| IHP 134 | 13.40 | 2.030 | 5.57 | 140 | 13.0 |
| IHP 135 | 13.50 | 2.050 | 5.55 | 140 | 13.0 |
| IHP 136 | 13.60 | 2.070 | 5.53 | 140 | 13.0 |
| IHP 137 | 13.70 | 2.090 | 5.51 | 140 | 13.0 |
| IHP 138 | 13.80 | 2.110 | 5.49 | 140 | 13.0 |
| IHP 139 | 13.90 | 2.120 | 5.48 | 140 | 13.0 |
| IHP 140 | 14.00 | 2.120 | 6.03 | 140 | 14.0 |
| IHP 141 | 14.10 | 2.140 | 6.01 | 140 | 14.0 |
| IHP 142 | 14.20 | 2.160 | 5.99 | 140 | 14.0 |
| IHP 143 | 14.30 | 2.170 | 5.98 | 140 | 14.01 |
| IHP 144 | 14.40 | 2.190 | 5.96 | 140 | 4.0 |
| IHP 145 | 14.50 | 2.210 | 5.94 | 140 | 14.0 |
| IHP 146 | 14.60 | 2.230 | 5.92 | 140 | 14.0 |
| IHP 147 | 14.70 | 2.250 | 5.90 | 140 | 14.0 |
| IHP 148 | 14.80 | 2.270 | 5.88 | 140 | 14.0 |
| IHP 149 | 14.90 | 2.280 | 5.87 | 140 | 14.0 |
| IHP 150 | 15.00 | 2.270 | 6.46 | 140 | 15.0 |
| IHP 151 | 15.10 | 2.290 | 6.44 | 140 | 15.0 |
| IHP 152 | 15.20 | 2.310 | 6.42 | 140 | 15.0 |
| IHP 153 | 15.30 | 2.320 | 6.41 | 140 | 15.0 |
| IHP 154 | 15.40 | 2.340 | 6.39 | 140 | 15.0 |
| IHP 155 | 15.50 | 2.360 | 6.37 | 140 | 15.0 |
- Промежуточные размеры поставляются по запросу
- Условия резания см. на страницах 68–76
(1) Код размера посадочного места
Для инструмента см. страницы: DCN A-1.5D (7) • DCN A-3D (9) • DCN A-5D (11) • DCN A-8D (13) • DCN R-1.5D (8) • DCN R-10D (14) • DCN R-12D (15) • DCN R-3D (10) • DCN R-5D (12) • DCN R-8D (14) • DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • DCNM (20) • DCNS-3D (18) • DCNS-5D (19) • DCNT (M8-M24) (168) • MNSNT (358)
