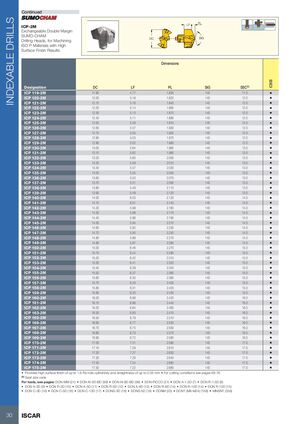

СВЕРЛА С ПЕРЕМЕННЫМИ ПЛАСТИНАМИ
ICP-2M (продолжение)
Съемные двойные кромки SUMO-CHAM
Головки для сверления, для обработки материалов ISO P с получением высокого качества поверхности отверстия
Размеры
| Обозначение | DC | LF | PL | SIG | SSC(1) |
|---|---|---|---|---|---|
| ICP 119-2M | 11.90 | 4.77 | 1.830 | 140 | 11.0 |
| ICP 120-2M | 12.00 | 5.18 | 1.820 | 140 | 12.0 |
| ICP 121-2M | 12.10 | 5.16 | 1.840 | 140 | 12.0 |
| ICP 122-2M | 12.20 | 5.14 | 1.860 | 140 | 12.0 |
| ICP 123-2M | 12.30 | 5.13 | 1.870 | 140 | 12.0 |
| ICP 124-2M | 12.40 | 5.11 | 1.890 | 140 | 12.0 |
| ICP 125-2M | 12.50 | 5.09 | 1.910 | 140 | 12.0 |
| ICP 126-2M | 12.60 | 5.07 | 1.930 | 140 | 12.0 |
| ICP 127-2M | 12.70 | 5.05 | 1.950 | 140 | 12.0 |
| ICP 128-2M | 12.80 | 5.03 | 1.970 | 140 | 12.0 |
| ICP 129-2M | 12.90 | 5.02 | 1.980 | 140 | 12.0 |
| ICP 130-2M | 13.00 | 5.64 | 1.960 | 140 | 13.0 |
| ICP 131-2M | 13.10 | 5.62 | 1.980 | 140 | 13.0 |
| ICP 132-2M | 13.20 | 5.60 | 2.000 | 140 | 13.0 |
| ICP 133-2M | 13.30 | 5.59 | 2.010 | 140 | 13.0 |
| ICP 134-2M | 13.40 | 5.57 | 2.030 | 140 | 13.0 |
| ICP 135-2M | 13.50 | 5.55 | 2.050 | 140 | 13.0 |
| ICP 136-2M | 13.60 | 5.53 | 2.070 | 140 | 13.0 |
| ICP 137-2M | 13.70 | 5.51 | 2.090 | 140 | 13.0 |
| ICP 138-2M | 13.80 | 5.49 | 2.110 | 140 | 13.0 |
| ICP 139-2M | 13.90 | 5.48 | 2.120 | 140 | 13.0 |
| ICP 140-2M | 14.00 | 6.03 | 2.120 | 140 | 14.0 |
| ICP 141-2M | 14.10 | 6.01 | 2.140 | 140 | 14.0 |
| ICP 142-2M | 14.20 | 5.99 | 2.160 | 140 | 14.0 |
| ICP 143-2M | 14.30 | 5.98 | 2.170 | 140 | 14.0 |
| ICP 144-2M | 14.40 | 5.96 | 2.190 | 140 | 14.0 |
| ICP 145-2M | 14.50 | 5.94 | 2.210 | 140 | 14.0 |
| ICP 146-2M | 14.60 | 5.92 | 2.230 | 140 | 14.0 |
| ICP 147-2M | 14.70 | 5.90 | 2.250 | 140 | 14.0 |
| ICP 148-2M | 14.80 | 5.88 | 2.270 | 140 | 14.0 |
| ICP 149-2M | 14.90 | 5.87 | 2.280 | 140 | 14.0 |
| ICP 150-2M | 15.00 | 6.46 | 2.270 | 140 | 15.0 |
| ICP 151-2M | 15.10 | 6.44 | 2.290 | 140 | 15.0 |
| ICP 152-2M | 15.20 | 6.42 | 2.310 | 140 | 15.0 |
| ICP 153-2M | 15.30 | 6.41 | 2.320 | 140 | 15.0 |
| ICP 154-2M | 15.40 | 6.39 | 2.340 | 140 | 15.0 |
| ICP 155-2M | 15.50 | 6.37 | 2.360 | 140 | 15.0 |
| ICP 156-2M | 15.60 | 6.35 | 2.380 | 140 | 15.0 |
| ICP 157-2M | 15.70 | 6.33 | 2.400 | 140 | 15.0 |
| ICP 158-2M | 15.80 | 6.31 | 2.420 | 140 | 15.0 |
| ICP 159-2M | 15.90 | 6.30 | 2.430 | 140 | 15.0 |
| ICP 160-2M | 16.00 | 6.88 | 2.420 | 140 | 16.0 |
| ICP 161-2M | 16.10 | 6.86 | 2.440 | 140 | 16.0 |
| ICP 162-2M | 16.20 | 6.84 | 2.460 | 140 | 16.0 |
| ICP 163-2M | 16.30 | 6.83 | 2.470 | 140 | 16.0 |
| ICP 165-2M | 16.50 | 6.79 | 2.510 | 140 | 16.0 |
| ICP 166-2M | 16.60 | 6.77 | 2.530 | 140 | 16.0 |
| ICP 167-2M | 16.70 | 6.75 | 2.550 | 140 | 16.0 |
| ICP 168-2M | 16.80 | 6.73 | 2.570 | 140 | 16.0 |
| ICP 169-2M | 16.90 | 6.72 | 2.580 | 140 | 16.0 |
| ICP 170-2M | 17.00 | 7.31 | 2.590 | 140 | 17.0 |
| ICP 171-2M | 17.10 | 7.29 | 2.610 | 140 | 17.0 |
| ICP 172-2M | 17.20 | 7.27 | 2.630 | 140 | 17.0 |
| ICP 173-2M | 17.30 | 7.26 | 2.640 | 140 | 17.0 |
| ICP 174-2M | 17.40 | 7.24 | 2.660 | 140 | 17.0 |
| ICP 175-2M | 17.50 | 7.22 | 2.680 | 140 | 17.0 |
- Обеспечивает высокое качество поверхности до 1,6 Ra, цилиндричность и прямолинейность отверстия до 0,05 мм
- Условия резания см. на страницах 68–76
(1) Код размера посадочного места
Для инструмента см. страницы: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168) • MNSNT (358)
