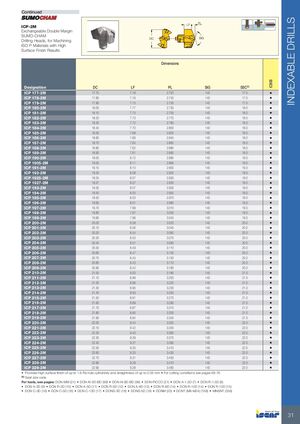

Инструменты для обработки отверстий Iscar 2026 - страница 33
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
СВЕРЛА С ПЕРЕМЕННЫМИ ПЛАСТИНАМИ
ICP-2M (продолжение)
Съемные двойные кромки SUMO-CHAM
Головки для сверления, для обработки материалов ISO P с получением высокого качества поверхности отверстия
Размеры
| Обозначение | DC | LF | PL | SIG | SSC(1) |
|---|---|---|---|---|---|
| ICP 177-2M | 17.70 | 7.18 | 2.720 | 140 | 17.0 |
| ICP 178-2M | 17.80 | 7.16 | 2.740 | 140 | 17.0 |
| ICP 179-2M | 17.90 | 7.15 | 2.750 | 140 | 17.0 |
| ICP 180-2M | 18.00 | 7.77 | 2.730 | 140 | 18.0 |
| ICP 181-2M | 18.10 | 7.75 | 2.750 | 140 | 18.0 |
| ICP 182-2M | 18.20 | 7.73 | 2.770 | 140 | 18.0 |
| ICP 183-2M | 18.30 | 7.72 | 2.780 | 140 | 18.0 |
| ICP 184-2M | 18.40 | 7.70 | 2.800 | 140 | 18.0 |
| ICP 185-2M | 18.50 | 7.68 | 2.820 | 140 | 18.0 |
| ICP 186-2M | 18.60 | 7.66 | 2.840 | 140 | 18.0 |
| ICP 187-2M | 18.70 | 7.64 | 2.860 | 140 | 18.0 |
| ICP 188-2M | 18.80 | 7.62 | 2.880 | 140 | 18.0 |
| ICP 189-2M | 18.90 | 7.61 | 2.890 | 140 | 18.0 |
| ICP 190-2M | 19.00 | 8.12 | 2.880 | 140 | 19.0 |
| ICP 1905-2M | 19.05 | 8.11 | 2.890 | 140 | 19.0 |
| ICP 191-2M | 19.10 | 8.10 | 2.900 | 140 | 19.0 |
| ICP 192-2M | 19.20 | 8.08 | 2.920 | 140 | 19.0 |
| ICP 1925-2M | 19.25 | 8.07 | 2.930 | 140 | 19.0 |
| ICP 1927-2M | 19.27 | 8.07 | 2.930 | 140 | 19.0 |
| ICP 193-2M | 19.30 | 8.07 | 2.930 | 140 | 19.0 |
| ICP 194-2M | 19.40 | 8.05 | 2.950 | 140 | 19.0 |
| ICP 195-2M | 19.50 | 8.03 | 2.970 | 140 | 19.0 |
| ICP 196-2M | 19.60 | 8.01 | 2.990 | 140 | 19.0 |
| ICP 197-2M | 19.70 | 7.99 | 3.010 | 140 | 19.0 |
| ICP 198-2M | 19.80 | 7.97 | 3.030 | 140 | 19.0 |
| ICP 199-2M | 19.90 | 7.96 | 3.040 | 140 | 19.0 |
| ICP 200-2M | 20.00 | 8.58 | 3.020 | 140 | 20.0 |
| ICP 201-2M | 20.10 | 8.56 | 3.040 | 140 | 20.0 |
| ICP 202-2M | 20.20 | 8.54 | 3.060 | 140 | 20.0 |
| ICP 203-2M | 20.30 | 8.53 | 3.070 | 140 | 20.0 |
| ICP 204-2M | 20.40 | 8.51 | 3.090 | 140 | 20.0 |
| ICP 205-2M | 20.50 | 8.49 | 3.110 | 140 | 20.0 |
| ICP 206-2M | 20.60 | 8.47 | 3.130 | 140 | 20.0 |
| ICP 207-2M | 20.70 | 8.45 | 3.150 | 140 | 20.0 |
| ICP 208-2M | 20.80 | 8.43 | 3.170 | 140 | 20.0 |
| ICP 209-2M | 20.90 | 8.42 | 3.180 | 140 | 20.0 |
| ICP 210-2M | 21.00 | 9.00 | 3.180 | 140 | 21.0 |
| ICP 211-2M | 21.10 | 8.98 | 3.200 | 140 | 21.0 |
| ICP 212-2M | 21.20 | 8.96 | 3.220 | 140 | 21.0 |
| ICP 213-2M | 21.30 | 8.95 | 3.230 | 140 | 21.0 |
| ICP 214-2M | 21.40 | 8.93 | 3.250 | 140 | 21.0 |
| ICP 215-2M | 21.50 | 8.91 | 3.270 | 140 | 21.0 |
| ICP 216-2M | 21.60 | 8.89 | 3.290 | 140 | 21.0 |
| ICP 217-2M | 21.70 | 8.87 | 3.310 | 140 | 21.0 |
| ICP 218-2M | 21.80 | 8.85 | 3.330 | 140 | 21.0 |
| ICP 219-2M | 21.90 | 8.84 | 3.340 | 140 | 21.0 |
| ICP 220-2M | 22.00 | 9.44 | 3.320 | 140 | 22.0 |
| ICP 221-2M | 22.10 | 9.42 | 3.340 | 140 | 22.0 |
| ICP 222-2M | 22.20 | 9.40 | 3.360 | 140 | 22.0 |
| ICP 223-2M | 22.30 | 9.39 | 3.370 | 140 | 22.0 |
| ICP 224-2M | 22.40 | 9.37 | 3.390 | 140 | 22.0 |
| ICP 225-2M | 22.50 | 9.35 | 3.410 | 140 | 22.0 |
| ICP 226-2M | 22.60 | 9.33 | 3.430 | 140 | 22.0 |
| ICP 227-2M | 22.70 | 9.31 | 3.450 | 140 | 22.0 |
| ICP 228-2M | 22.80 | 9.29 | 3.470 | 140 | 22.0 |
| ICP 229-2M | 22.90 | 9.28 | 3.480 | 140 | 22.0 |
- Обеспечивает высокое качество поверхности до 1,6 Ra, цилиндричность и прямолинейность отверстия до 0,05 мм
- Условия резания см. на страницах 68–76
(1) Код размера посадочного места
Для инструмента см. страницы: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168) • MNSNT (358)
