Индексируемые сверла (продолжение)

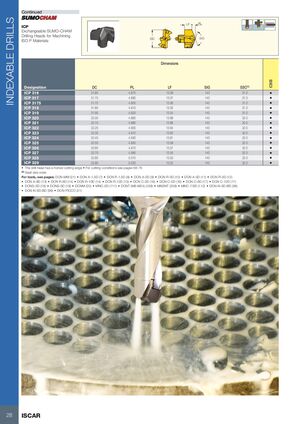

ICP Сменные головки сверл SUMO-CHAM для механической обработки
Материалы ISO P
Размеры
| Обозначение | DC | PL | LF | SIG | SSC(1) |
|---|---|---|---|---|---|
| ICP 316 | 31.60 | 4.870 | 13.09 | 140 | 31.0 |
| ICP 317 | 31.70 | 4.890 | 13.07 | 140 | 31.0 |
| ICP 3175 | 31.75 | 4.900 | 13.06 | 140 | 31.0 |
| ICP 318 | 31.80 | 4.910 | 13.05 | 140 | 31.0 |
| ICP 319 | 31.90 | 4.920 | 13.04 | 140 | 31.0 |
| ICP 320 | 32.00 | 4.860 | 13.68 | 140 | 32.0 |
| ICP 321 | 32.10 | 4.880 | 13.66 | 140 | 32.0 |
| ICP 322 | 32.20 | 4.900 | 13.64 | 140 | 32.0 |
| ICP 323 | 32.30 | 4.910 | 13.63 | 140 | 32.0 |
| ICP 324 | 32.40 | 4.930 | 13.61 | 140 | 32.0 |
| ICP 325 | 32.50 | 4.950 | 13.59 | 140 | 32.0 |
| ICP 326 | 32.60 | 4.970 | 13.57 | 140 | 32.0 |
| ICP 327 | 32.70 | 4.990 | 13.55 | 140 | 32.0 |
| ICP 328 | 32.80 | 5.010 | 13.53 | 140 | 32.0 |
| ICP 329 | 32.90 | 5.020 | 13.52 | 140 | 32.0 |
- Головка сверла имеет отточенную кромку
- Условия резания см. на стр. 68-76
(1) Код размера посадки
Инструменты см. на стр.: DCN-MM (21) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • MNC-5D (111) • DCNT (M8-M24) (168) • MNSNT (358) • MNC-7/8D (112) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21)
