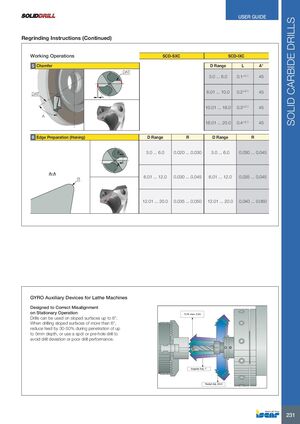

Инструкции по переточке (продолжение)

Операция SCD-SXC SCD-IXC
D диапазон L A° D диапазон L A°
5 Фаска 3,0 ... 6,0 0,1+0,1 45 3,0 ... 6,0 0,1+0,1 45
6,01 ... 10,0 0,2+0,1 45 6,01 ... 10,0 0,2+0,1 45
10,01 ... 16,0 0,3+0,1 45 10,01 ... 16,0 0,3+0,1 45
16,01 ... 20,0 0,4+0,1 45 16,01 ... 20,0 0,4+0,1 45
Операция SCD-SXC SCD-IXC
D диапазон R D диапазон R
6 Подготовка кромки (Хонингование) 3,0 ... 6,0 0,020 ... 0,030 3,0 ... 6,0 0,030 ... 0,045
6,01 ... 12,0 0,030 ... 0,045 6,01 ... 12,0 0,035 ... 0,045
12,01 ... 20,0 0,035 ... 0,050 12,01 ... 20,0 0,040 ... 0,060

Вспомогательные устройства GYRO для станков с ЧПУ

Предназначены для коррекции смещения при неподвижной работе. Сверла можно использовать на наклонных поверхностях до 6°. При сверлении наклонных поверхностей более чем на 6° уменьшите подачу на 30-50% при проникновении на глубину до 5 мм или используйте кернер или пилотное сверло для предотвращения отклонения сверла или плохой производительности сверла.

  • Макс. T.I.R. 0,02
  • Угловая регулировка 1°
  • Радиальная регулировка D2,0
