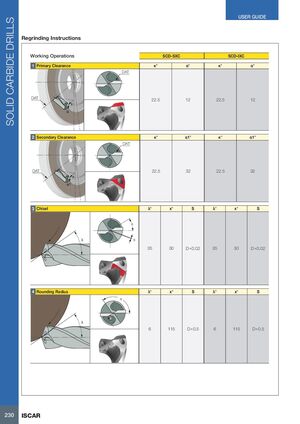

Инструкции по переточке
| Операция | SCD-SXC | SCD-IXC | ||
|---|---|---|---|---|
| κ° | α° | κ° | α° | |
| 1 Первичный задний угол | 22,5 | 12 | 22,5 | 12 |
| 2 Вторичный задний угол | 22,5 | 32 | 22,5 | 32 |
| Операция | SCD-SXC | SCD-IXC | ||||
|---|---|---|---|---|---|---|
| λ° | x° | S | λ° | x° | S | |
| 3 Канавка | 35 | 30 | D×0,02 | 35 | 30 | D×0,02 |
| 4 Радиус скругления | 6 | 115 | D×0,5 | 6 | 115 | D×0,5 |
