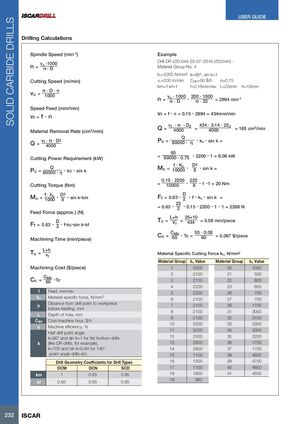

Расчеты при сверлении

Число оборотов (мин⁻¹)

n = (vc × 1000) / (π × D)

Скорость резания (м/мин)

vc = (π × D × n) / 1000

Скорость подачи (мм/мин)

vf = f × n

Объем снятого материала (см³/мин)

Q = (vf × π × D²) / 4000

Требуемая мощность резания (кВ)

Pc = Q / (60000 × η × kc × sin k)

Крутящий момент резания (Нм)

Mc = (kc × f × D²) / (1000 × 8 × sin k × km)

Сила подачи (приблиз.) (Н)

Ff = 0,63 × (D/2) × f × kc × sin k × kf

Время обработки (мин/деталь)

Tc = (L + h) / vf

Стоимость обработки ($/деталь)

Cc = (CMh × Tc) / 60

Пример

Сверло DR 220-044-25-07-2D-N (Ø22 мм) - Группа материалов № 4
kc = 2200 N/mm², k = 90°, sin k = 1
vc = 200 м/мин, CMh = 50 $/ч, η = 0,75
km = 1, kf = 1, f = 0,15 мм/об, L = 25 мм, h = 10 мм

n = (200 × 1000) / (π × 22) = 2894 мин⁻¹

vf = 0,15 × 2894 = 434 мм/мин

Q = (434 × 3,14 × 22²) / 4000 = 165 см³/мин

Pc = 65 / (60000 × 0,75 × 2200 × 1) = 8,06 кВ

Mc = (0,15 × 2200 × 22²) / (10000 × 8 × 1 × 1) = 20 Нм

Ff = 0,63 × (2 × 0,15 × 2200 × 1 × 1) / 22 = 2286 Н

Tc = (25 + 10) / 434 = 0,08 мин/деталь

Cc = (50 × 0,08) / 60 = 0,067 $/деталь

Обозначения

• f - подача, мм/об
• kc - удельная сила резания материала, N/mm²
• h - расстояние от вершины сверла до заготовки перед подачей, мм
• L - глубина отверстия, мм
• CMh - стоимость/машино-час, $/ч
• η - эффективность машины, %
• k - половинный угол при вершине, k = 90° и sin k = 1 для сверл с плоским дном (например, сверла DR), k = 70° и sin k = 0,94 для сверл с углом при вершине 140° и т.д.

Коэффициенты геометрии сверла для типов сверл

Удельная сила резания материала kc, N/mm²
