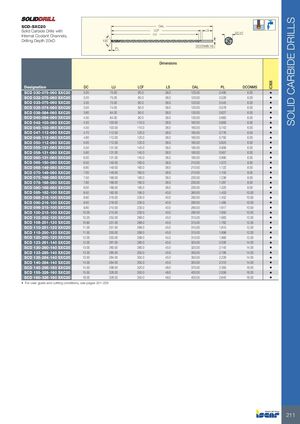

Цельнокарбидные сверла
SCD-SXC20
Цельнокарбидные сверла с внутренними каналами подачи охлаждающей жидкости, глубина сверления 20xD
Размеры
| Обозначение | DC | LU | LCF | LS | OAL | PL | DCONMS | IC908 |
|---|---|---|---|---|---|---|---|---|
| SCD 030-075-060 SXC20 | 3.00 | 75.00 | 80.0 | 36.0 | 120.00 | 0.495 | 6.00 | • |
| SCD 032-075-060 SXC20 | 3.20 | 75.00 | 80.0 | 36.0 | 120.00 | 0.528 | 6.00 | • |
| SCD 033-075-060 SXC20 | 3.30 | 75.00 | 80.0 | 36.0 | 120.00 | 0.545 | 6.00 | • |
| SCD 035-074-060 SXC20 | 3.50 | 74.00 | 80.0 | 36.0 | 120.00 | 0.578 | 6.00 | • |
| SCD 038-084-060 SXC20 | 3.80 | 84.00 | 90.0 | 36.0 | 130.00 | 0.627 | 6.00 | • |
| SCD 040-084-060 SXC20 | 4.00 | 84.00 | 90.0 | 36.0 | 130.00 | 0.660 | 6.00 | • |
| SCD 042-103-060 SXC20 | 4.20 | 103.00 | 110.0 | 36.0 | 160.00 | 0.693 | 6.00 | • |
| SCD 045-103-060 SXC20 | 4.50 | 103.00 | 110.0 | 36.0 | 160.00 | 0.743 | 6.00 | • |
| SCD 047-112-060 SXC20 | 4.70 | 112.00 | 120.0 | 36.0 | 160.00 | 0.776 | 6.00 | • |
| SCD 048-112-060 SXC20 | 4.80 | 112.00 | 120.0 | 36.0 | 160.00 | 0.792 | 6.00 | • |
| SCD 050-112-060 SXC20 | 5.00 | 112.00 | 120.0 | 36.0 | 160.00 | 0.825 | 6.00 | • |
| SCD 055-131-060 SXC20 | 5.50 | 131.00 | 140.0 | 36.0 | 185.00 | 0.908 | 6.00 | • |
| SCD 058-131-060 SXC20 | 5.80 | 131.00 | 140.0 | 36.0 | 185.00 | 0.957 | 6.00 | • |
| SCD 060-131-060 SXC20 | 6.00 | 131.00 | 140.0 | 36.0 | 185.00 | 0.990 | 6.00 | • |
| SCD 065-150-080 SXC20 | 6.50 | 150.00 | 160.0 | 36.0 | 210.00 | 1.073 | 8.00 | • |
| SCD 068-149-080 SXC20 | 6.80 | 149.00 | 160.0 | 36.0 | 210.00 | 1.122 | 8.00 | • |
| SCD 070-149-080 SXC20 | 7.00 | 149.00 | 160.0 | 36.0 | 210.00 | 1.155 | 8.00 | • |
| SCD 075-168-080 SXC20 | 7.50 | 168.00 | 180.0 | 36.0 | 230.00 | 1.238 | 8.00 | • |
| SCD 078-168-080 SXC20 | 7.80 | 168.00 | 180.0 | 36.0 | 230.00 | 1.287 | 8.00 | • |
| SCD 080-168-080 SXC20 | 8.00 | 168.00 | 180.0 | 36.0 | 230.00 | 1.320 | 8.00 | • |
| SCD 085-182-100 SXC20 | 8.50 | 182.00 | 195.0 | 40.0 | 260.00 | 1.403 | 10.00 | • |
| SCD 088-216-100 SXC20 | 8.80 | 216.00 | 230.0 | 40.0 | 290.00 | 1.452 | 10.00 | • |
| SCD 090-216-100 SXC20 | 9.00 | 216.00 | 230.0 | 40.0 | 290.00 | 1.485 | 10.00 | • |
| SCD 098-215-100 SXC20 | 9.80 | 215.00 | 230.0 | 40.0 | 290.00 | 1.617 | 10.00 | • |
| SCD 100-215-100 SXC20 | 10.00 | 215.00 | 230.0 | 40.0 | 290.00 | 1.650 | 10.00 | • |
| SCD 102-252-120 SXC20 | 10.20 | 252.00 | 268.0 | 45.0 | 315.00 | 1.683 | 12.00 | • |
| SCD 108-251-120 SXC20 | 10.80 | 251.00 | 268.0 | 45.0 | 315.00 | 1.782 | 12.00 | • |
| SCD 110-251-120 SXC20 | 11.00 | 251.00 | 268.0 | 45.0 | 315.00 | 1.815 | 12.00 | • |
| SCD 115-250-120 SXC20 | 11.50 | 250.00 | 268.0 | 45.0 | 315.00 | 1.898 | 12.00 | • |
| SCD 120-250-120 SXC20 | 12.00 | 250.00 | 268.0 | 45.0 | 315.00 | 1.980 | 12.00 | • |
| SCD 123-261-140 SXC20 | 12.30 | 261.00 | 280.0 | 45.0 | 325.00 | 2.030 | 14.00 | • |
| SCD 130-260-140 SXC20 | 13.00 | 260.00 | 280.0 | 45.0 | 325.00 | 2.145 | 14.00 | • |
| SCD 133-285-140 SXC20 | 13.30 | 285.00 | 305.0 | 45.0 | 355.00 | 2.195 | 14.00 | • |
| SCD 135-284-140 SXC20 | 13.50 | 284.00 | 305.0 | 45.0 | 355.00 | 2.228 | 14.00 | • |
| SCD 140-284-140 SXC20 | 14.00 | 284.00 | 305.0 | 45.0 | 355.00 | 2.310 | 14.00 | • |
| SCD 145-298-160 SXC20 | 14.50 | 298.00 | 320.0 | 48.0 | 370.00 | 2.393 | 16.00 | • |
| SCD 155-326-160 SXC20 | 15.50 | 326.00 | 350.0 | 48.0 | 400.00 | 2.558 | 16.00 | • |
| SCD 160-326-160 SXC20 | 16.00 | 326.00 | 350.0 | 48.0 | 400.00 | 2.640 | 16.00 | • |
• Дополнительную информацию и условия резания см. на стр. 221–226
