Цельнокарбидные сверла

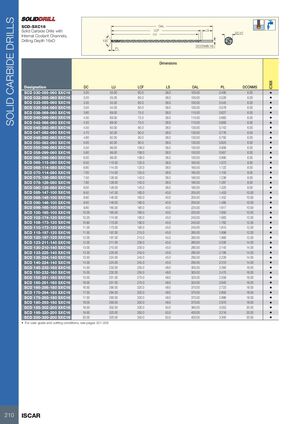

SCD-SXC16
Цельнокарбидные сверла с внутренними каналами подачи охлаждающей жидкости, глубина сверления 16xD
Размеры
| Обозначение | DC | LU | LCF | LS | OAL | PL | DCONMS | IC908 |
|---|---|---|---|---|---|---|---|---|
| SCD 030-055-060 SXC16 | 3.00 | 55.00 | 60.0 | 36.0 | 100.00 | 0.495 | 6.00 | • |
| SCD 032-055-060 SXC16 | 3.20 | 55.00 | 60.0 | 36.0 | 100.00 | 0.528 | 6.00 | • |
| SCD 033-055-060 SXC16 | 3.30 | 55.00 | 60.0 | 36.0 | 100.00 | 0.545 | 6.00 | • |
| SCD 035-054-060 SXC16 | 3.50 | 54.00 | 60.0 | 36.0 | 100.00 | 0.578 | 6.00 | • |
| SCD 038-069-060 SXC16 | 3.80 | 69.00 | 75.0 | 36.0 | 115.00 | 0.627 | 6.00 | • |
| SCD 040-069-060 SXC16 | 4.00 | 69.00 | 75.0 | 36.0 | 115.00 | 0.660 | 6.00 | • |
| SCD 042-068-060 SXC16 | 4.20 | 68.00 | 75.0 | 36.0 | 115.00 | 0.693 | 6.00 | • |
| SCD 045-083-060 SXC16 | 4.50 | 83.00 | 90.0 | 36.0 | 130.00 | 0.743 | 6.00 | • |
| SCD 047-082-060 SXC16 | 4.70 | 82.00 | 90.0 | 36.0 | 130.00 | 0.776 | 6.00 | • |
| SCD 048-082-060 SXC16 | 4.80 | 82.00 | 90.0 | 36.0 | 130.00 | 0.792 | 6.00 | • |
| SCD 050-082-060 SXC16 | 5.00 | 82.00 | 90.0 | 36.0 | 130.00 | 0.825 | 6.00 | • |
| SCD 055-099-060 SXC16 | 5.50 | 99.00 | 108.0 | 36.0 | 150.00 | 0.908 | 6.00 | • |
| SCD 058-099-060 SXC16 | 5.80 | 99.00 | 108.0 | 36.0 | 150.00 | 0.957 | 6.00 | • |
| SCD 060-099-060 SXC16 | 6.00 | 99.00 | 108.0 | 36.0 | 150.00 | 0.990 | 6.00 | • |
| SCD 065-115-080 SXC16 | 6.50 | 115.00 | 125.0 | 36.0 | 165.00 | 1.073 | 8.00 | • |
| SCD 068-114-080 SXC16 | 6.80 | 114.00 | 125.0 | 36.0 | 165.00 | 1.122 | 8.00 | • |
| SCD 070-114-080 SXC16 | 7.00 | 114.00 | 125.0 | 36.0 | 165.00 | 1.155 | 8.00 | • |
| SCD 075-128-080 SXC16 | 7.50 | 128.00 | 140.0 | 36.0 | 180.00 | 1.238 | 8.00 | • |
| SCD 078-128-080 SXC16 | 7.80 | 128.00 | 140.0 | 36.0 | 180.00 | 1.287 | 8.00 | • |
| SCD 080-128-080 SXC16 | 8.00 | 128.00 | 140.0 | 36.0 | 180.00 | 1.320 | 8.00 | • |
| SCD 085-147-100 SXC16 | 8.50 | 147.00 | 160.0 | 40.0 | 205.00 | 1.403 | 10.00 | • |
| SCD 088-146-100 SXC16 | 8.80 | 146.00 | 160.0 | 40.0 | 205.00 | 1.452 | 10.00 | • |
| SCD 090-146-100 SXC16 | 9.00 | 146.00 | 160.0 | 40.0 | 205.00 | 1.485 | 10.00 | • |
| SCD 098-165-100 SXC16 | 9.80 | 165.00 | 180.0 | 40.0 | 225.00 | 1.617 | 10.00 | • |
| SCD 100-165-100 SXC16 | 10.00 | 165.00 | 180.0 | 40.0 | 225.00 | 1.650 | 10.00 | • |
| SCD 102-174-120 SXC16 | 10.20 | 174.00 | 190.0 | 45.0 | 240.00 | 1.683 | 12.00 | • |
| SCD 108-173-120 SXC16 | 10.80 | 173.00 | 190.0 | 45.0 | 240.00 | 1.782 | 12.00 | • |
| SCD 110-173-120 SXC16 | 11.00 | 173.00 | 190.0 | 45.0 | 240.00 | 1.815 | 12.00 | • |
| SCD 115-197-120 SXC16 | 11.50 | 197.00 | 215.0 | 45.0 | 265.00 | 1.898 | 12.00 | • |
| SCD 120-197-120 SXC16 | 12.00 | 197.00 | 215.0 | 45.0 | 265.00 | 1.980 | 12.00 | • |
| SCD 123-211-140 SXC16 | 12.30 | 211.00 | 230.0 | 45.0 | 280.00 | 2.030 | 14.00 | • |
| SCD 130-210-140 SXC16 | 13.00 | 210.00 | 230.0 | 45.0 | 280.00 | 2.145 | 14.00 | • |
| SCD 133-225-140 SXC16 | 13.30 | 225.00 | 245.0 | 45.0 | 295.00 | 2.195 | 14.00 | • |
| SCD 135-224-140 SXC16 | 13.50 | 224.00 | 245.0 | 45.0 | 295.00 | 2.228 | 14.00 | • |
| SCD 140-224-140 SXC16 | 14.00 | 224.00 | 245.0 | 45.0 | 295.00 | 2.310 | 14.00 | • |
| SCD 145-233-160 SXC16 | 14.50 | 233.00 | 255.0 | 48.0 | 305.00 | 2.393 | 16.00 | • |
| SCD 150-232-160 SXC16 | 15.00 | 232.00 | 255.0 | 48.0 | 305.00 | 2.475 | 16.00 | • |
| SCD 155-251-160 SXC16 | 15.50 | 251.00 | 275.0 | 48.0 | 325.00 | 2.558 | 16.00 | • |
| SCD 160-251-160 SXC16 | 16.00 | 251.00 | 275.0 | 48.0 | 325.00 | 2.640 | 16.00 | • |
| SCD 165-295-180 SXC16 | 16.50 | 295.00 | 320.0 | 48.0 | 370.00 | 2.723 | 18.00 | • |
| SCD 170-294-180 SXC16 | 17.00 | 294.00 | 320.0 | 48.0 | 370.00 | 2.805 | 18.00 | • |
| SCD 175-293-180 SXC16 | 17.50 | 293.00 | 320.0 | 48.0 | 370.00 | 2.888 | 18.00 | • |
| SCD 180-293-180 SXC16 | 18.00 | 293.00 | 320.0 | 48.0 | 370.00 | 2.970 | 18.00 | • |
| SCD 185-302-200 SXC16 | 18.50 | 302.00 | 330.0 | 50.0 | 380.00 | 3.053 | 20.00 | • |
| SCD 195-320-200 SXC16 | 19.50 | 320.00 | 350.0 | 50.0 | 400.00 | 3.218 | 20.00 | • |
| SCD 200-320-200 SXC16 | 20.00 | 320.00 | 350.0 | 50.0 | 400.00 | 3.300 | 20.00 | • |
• Дополнительную информацию и условия резания см. на стр. 221–226
