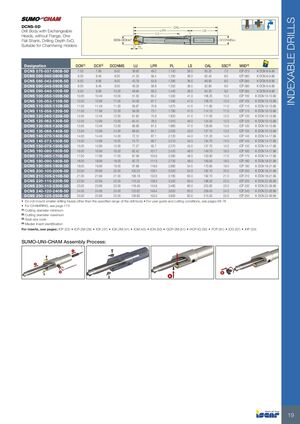

DCNS-5D
Корпус сверла с индексируемыми головками, без фланца, с плоским хвостовиком. Глубина сверления 5xD. Подходит для державок развертывания фасок
| Обозначение | DCN(1) | DCX(2) | DCONMS | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| DCNS 075-037-080B-5D | 7.50 | 7.99 | 8.00 | 38.60 | 49.2 | 1.100 | 36.0 | 85.20 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCNS 080-040-080B-5D | 8.00 | 8.49 | 8.00 | 41.20 | 56.4 | 1.200 | 36.0 | 92.40 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCNS 085-042-090B-5D | 8.50 | 8.99 | 9.00 | 43.79 | 53.9 | 1.290 | 36.0 | 89.90 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCNS 090-045-090B-5D | 9.00 | 9.49 | 9.00 | 46.35 | 56.8 | 1.350 | 36.0 | 92.80 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCNS 095-048-100B-5D | 9.50 | 9.99 | 10.00 | 48.94 | 59.2 | 1.440 | 36.0 | 95.30 | 9.0 | ICP 095 K DCN 6-9.99 |
| DCNS 100-050-100B-5D | 10.00 | 10.49 | 10.00 | 51.50 | 65.2 | 1.500 | 41.0 | 106.20 | 10.0 | ICP 100 K DCN 10-13.99 |
| DCNS 105-053-110B-5D | 10.50 | 10.99 | 11.00 | 54.09 | 67.7 | 1.590 | 41.0 | 108.70 | 10.0 | ICP 105 K DCN 10-13.99 |
| DCNS 110-055-110B-5D | 11.00 | 11.49 | 11.00 | 56.67 | 70.6 | 1.670 | 41.0 | 111.60 | 11.0 | ICP 110 K DCN 10-13.99 |
| DCNS 115-058-120B-5D | 11.50 | 11.99 | 12.00 | 59.26 | 73.1 | 1.760 | 41.0 | 114.10 | 11.0 | ICP 115 K DCN 10-13.99 |
| DCNS 120-060-120B-5D | 12.00 | 12.49 | 12.00 | 61.82 | 75.9 | 1.820 | 41.0 | 117.00 | 12.0 | ICP 120 K DCN 10-13.99 |
| DCNS 125-062-130B-5D | 12.50 | 12.99 | 13.00 | 64.41 | 78.5 | 1.910 | 46.0 | 124.50 | 12.0 | ICP 125 K DCN 10-13.99 |
| DCNS 130-065-130B-5D | 13.00 | 13.49 | 13.00 | 66.96 | 81.5 | 1.960 | 47.0 | 128.60 | 13.0 | ICP 130 K DCN 10-13.99 |
| DCNS 135-068-140B-5D | 13.50 | 13.99 | 14.00 | 69.55 | 84.1 | 2.050 | 43.0 | 127.10 | 13.0 | ICP 135 K DCN 10-13.99 |
| DCNS 140-070-140B-5D | 14.00 | 14.49 | 14.00 | 72.12 | 87.1 | 2.120 | 44.0 | 131.20 | 14.0 | ICP 140 K DCN 14-17.99 |
| DCNS 145-073-150B-5D | 14.50 | 14.99 | 15.00 | 74.71 | 89.7 | 2.210 | 45.0 | 134.70 | 14.0 | ICP 145 K DCN 14-17.99 |
| DCNS 150-075-150B-5D | 15.00 | 15.99 | 15.00 | 77.27 | 92.7 | 2.270 | 45.0 | 137.70 | 15.0 | ICP 150 K DCN 14-17.99 |
| DCNS 160-080-160B-5D | 16.00 | 16.99 | 16.00 | 82.42 | 101.7 | 2.420 | 48.0 | 149.70 | 16.0 | ICP 160 K DCN 14-17.99 |
| DCNS 170-085-170B-5D | 17.00 | 17.99 | 17.00 | 87.59 | 105.9 | 2.590 | 48.0 | 153.90 | 17.0 | ICP 170 K DCN 14-17.99 |
| DCNS 180-090-180B-5D | 18.00 | 18.99 | 18.00 | 92.73 | 111.5 | 2.730 | 48.0 | 159.50 | 18.0 | ICP 180 K DCN 18-21.99 |
| DCNS 190-095-190B-5D | 19.00 | 19.99 | 19.00 | 97.88 | 116.6 | 2.880 | 54.0 | 170.60 | 19.0 | ICP 190 K DCN 18-21.99 |
| DCNS 200-100-200B-5D | 20.00 | 20.99 | 20.00 | 103.02 | 128.1 | 3.020 | 54.0 | 182.10 | 20.0 | ICP 200 K DCN 18-21.99 |
| DCNS 210-105-210B-5D | 21.00 | 21.99 | 21.00 | 108.18 | 132.6 | 3.180 | 60.0 | 192.70 | 21.0 | ICP 210 K DCN 18-21.99 |
| DCNS 220-110-220B-5D | 22.00 | 22.99 | 22.00 | 113.32 | 138.3 | 3.320 | 60.0 | 198.30 | 22.0 | ICP 220 K DCN 22-26.99 |
| DCNS 230-115-230B-5D | 23.00 | 23.99 | 23.00 | 118.46 | 143.8 | 3.460 | 60.0 | 203.80 | 23.0 | ICP 230 K DCN 22-26.99 |
| DCNS 240-120-240B-5D | 24.00 | 24.99 | 24.00 | 123.62 | 149.4 | 3.620 | 60.0 | 209.40 | 24.0 | ICP 240 K DCN 22-26.99 |
| DCNS 250-125-250B-5D | 25.00 | 25.99 | 25.00 | 128.80 | 155.0 | 3.800 | 60.0 | 215.00 | 25.0 | ICP 250 K DCN 22-26.99 |
- Не устанавливайте сверлящие головки меньшего размера, чем указано в диапазоне для корпуса сверла
- Рекомендации по использованию и условия резания см. на стр. 68–76
- Дополнительные сведения по CHAMRING см. на стр. 173
- (1) Минимальный диаметр резания
- (2) Максимальный диаметр резания
- (3) Код размера гнезда
- (4) Обозначение опорной пластины
Пластины см. на стр.: ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61) • ICG (67) • IHP (33)
