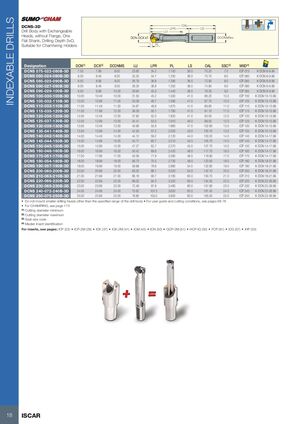

DCNS-3D
Корпус сверла с индексируемыми головками, без фланца, с плоским хвостовиком. Глубина сверления 3xD. Подходит для державок развертывания фасок
| Обозначение | DCN(1) | DCX(2) | DCONMS | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| DCNS 075-022-080B-3D | 7.50 | 7.99 | 8.00 | 23.60 | 34.2 | 1.100 | 36.0 | 70.20 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCNS 080-024-080B-3D | 8.00 | 8.49 | 8.00 | 25.20 | 34.7 | 1.200 | 36.0 | 70.70 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCNS 085-025-090B-3D | 8.50 | 8.99 | 9.00 | 26.79 | 36.8 | 1.290 | 36.0 | 72.90 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCNS 090-027-090B-3D | 9.00 | 9.49 | 9.00 | 28.35 | 38.8 | 1.350 | 36.0 | 74.80 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCNS 095-029-100B-3D | 9.50 | 9.99 | 10.00 | 29.94 | 40.3 | 1.440 | 36.0 | 76.30 | 9.0 | ICP 095 K DCN 6-9.99 |
| DCNS 100-030-100B-3D | 10.00 | 10.49 | 10.00 | 31.50 | 45.2 | 1.500 | 41.0 | 86.20 | 10.0 | ICP 100 K DCN 10-13.99 |
| DCNS 105-032-110B-3D | 10.50 | 10.99 | 11.00 | 33.09 | 46.7 | 1.590 | 41.0 | 87.70 | 10.0 | ICP 105 K DCN 10-13.99 |
| DCNS 110-033-110B-3D | 11.00 | 11.49 | 11.00 | 34.67 | 48.6 | 1.670 | 41.0 | 89.60 | 11.0 | ICP 110 K DCN 10-13.99 |
| DCNS 115-035-120B-3D | 11.50 | 11.99 | 12.00 | 36.26 | 50.1 | 1.760 | 41.0 | 91.10 | 11.0 | ICP 115 K DCN 10-13.99 |
| DCNS 120-036-120B-3D | 12.00 | 12.49 | 12.00 | 37.82 | 52.0 | 1.820 | 41.0 | 93.00 | 12.0 | ICP 120 K DCN 10-13.99 |
| DCNS 125-037-130B-3D | 12.50 | 12.99 | 13.00 | 34.41 | 53.5 | 1.910 | 46.0 | 99.50 | 12.0 | ICP 125 K DCN 10-13.99 |
| DCNS 130-039-130B-3D | 13.00 | 13.49 | 13.00 | 40.96 | 55.6 | 1.960 | 47.0 | 102.60 | 13.0 | ICP 130 K DCN 10-13.99 |
| DCNS 135-041-140B-3D | 13.50 | 13.99 | 14.00 | 42.55 | 57.2 | 2.050 | 43.0 | 100.10 | 13.0 | ICP 135 K DCN 10-13.99 |
| DCNS 140-042-140B-3D | 14.00 | 14.49 | 14.00 | 44.12 | 59.2 | 2.120 | 44.0 | 103.20 | 14.0 | ICP 140 K DCN 14-17.99 |
| DCNS 145-044-150B-3D | 14.50 | 14.99 | 15.00 | 45.71 | 60.7 | 2.210 | 45.0 | 105.70 | 14.0 | ICP 145 K DCN 14-17.99 |
| DCNS 150-045-150B-3D | 15.00 | 15.99 | 15.00 | 47.27 | 62.7 | 2.270 | 45.0 | 107.70 | 15.0 | ICP 150 K DCN 14-17.99 |
| DCNS 160-048-160B-3D | 16.00 | 16.99 | 16.00 | 50.42 | 69.6 | 2.420 | 48.0 | 117.70 | 16.0 | ICP 160 K DCN 14-17.99 |
| DCNS 170-051-170B-3D | 17.00 | 17.99 | 17.00 | 53.59 | 71.9 | 2.590 | 48.0 | 119.90 | 17.0 | ICP 170 K DCN 14-17.99 |
| DCNS 180-054-180B-3D | 18.00 | 18.99 | 18.00 | 56.73 | 75.5 | 2.730 | 48.0 | 123.50 | 18.0 | ICP 180 K DCN 18-21.99 |
| DCNS 190-057-190B-3D | 19.00 | 19.99 | 19.00 | 59.88 | 78.6 | 2.880 | 54.0 | 132.60 | 19.0 | ICP 190 K DCN 18-21.99 |
| DCNS 200-060-200B-3D | 20.00 | 20.99 | 20.00 | 63.02 | 88.1 | 3.020 | 54.0 | 142.10 | 20.0 | ICP 200 K DCN 18-21.99 |
| DCNS 210-063-210B-3D | 21.00 | 21.99 | 21.00 | 66.18 | 90.7 | 3.180 | 60.0 | 150.70 | 21.0 | ICP 210 K DCN 18-21.99 |
| DCNS 220-066-220B-3D | 22.00 | 22.99 | 22.00 | 69.32 | 94.3 | 3.320 | 60.0 | 154.30 | 22.0 | ICP 220 K DCN 22-26.99 |
| DCNS 230-069-230B-3D | 23.00 | 23.99 | 23.00 | 72.46 | 97.8 | 3.460 | 60.0 | 157.80 | 23.0 | ICP 230 K DCN 22-26.99 |
| DCNS 240-072-240B-3D | 24.00 | 24.99 | 24.00 | 75.62 | 101.3 | 3.620 | 60.0 | 161.40 | 24.0 | ICP 240 K DCN 22-26.99 |
| DCNS 250-075-250B-3D | 25.00 | 25.99 | 25.00 | 78.80 | 105.0 | 3.800 | 60.0 | 165.00 | 25.0 | ICP 250 K DCN 22-26.99 |
- Не устанавливайте сверлящие головки меньшего размера, чем указано в диапазоне для корпуса сверла
- Рекомендации по использованию и условия резания см. на стр. 68–76
- Дополнительные сведения по CHAMRING см. на стр. 173
- (1) Минимальный диаметр резания
- (2) Максимальный диаметр резания
- (3) Код размера гнезда
- (4) Обозначение опорной пластины
Пластины см. на стр.: ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61) • ICG (67) • IHP (33)
