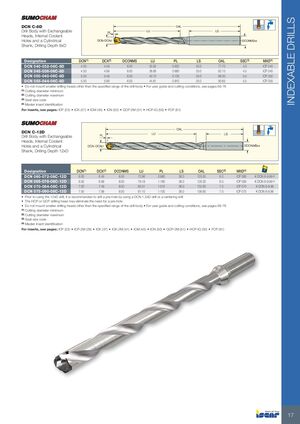

DCN C-8D

Корпус сверла с индексируемыми головками, каналами для внутреннего подвода СОЖ и цилиндрическим хвостовиком. Глубина сверления 8xD

Обозначение DCN(1) DCX(2) DCONMS LU PL LS OAL SSC(3) MIID(4)
DCN 040-032-06C-8D 4.00 4.49 6.00 32.62 0.620 35.0 77.70 4.0 ICP 040
DCN 045-036-06C-8D 4.50 4.99 6.00 36.66 0.660 35.0 82.15 4.5 ICP 045
DCN 050-040-06C-8D 5.00 5.49 6.00 40.73 0.730 35.0 86.30 5.0 ICP 050
DCN 055-044-06C-8D 5.50 5.99 6.00 44.81 0.810 35.0 90.65 5.5 ICP 055
  • Не устанавливайте сверлящие головки меньшего размера, чем указано в диапазоне для корпуса сверла
  • Рекомендации по использованию и условия резания см. на стр. 68–76
  • (1) Минимальный диаметр резания
  • (2) Максимальный диаметр резания
  • (3) Код размера гнезда
  • (4) Обозначение опорной пластины

Пластины см. на стр.: ICP (23) • ICK (37) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61)

DCN C-12D

Корпус сверла с индексируемыми головками, каналами для внутреннего подвода СОЖ и цилиндрическим хвостовиком. Глубина сверления 12xD

Обозначение DCN(1) DCX(2) DCONMS LU PL LS OAL SSC(3) MIID(4)
DCN 060-072-08C-12D 6.00 6.49 8.00 72.96 0.960 36.0 120.00 6.0 ICP 060 K DCN 6-9.99-Y
DCN 065-078-08C-12D 6.50 6.99 8.00 79.18 1.180 36.0 126.30 6.5 ICP 065 K DCN 6-9.99-Y
DCN 070-084-08C-12D 7.00 7.49 8.00 85.01 1.010 36.0 132.60 7.0 ICP 070 K DCN 6-9.99
DCN 075-090-08C-12D 7.50 7.99 8.00 91.10 1.100 36.0 136.60 7.0 ICP 075 K DCN 6-9.99
  • Перед использованием сверла 12xD рекомендуется предварительно просверлить отверстие сверлом DCN 1.5xD или центровочным сверлом
  • Сверлящая головка HCP или QCP может исключить необходимость в предварительном отверстии
  • Не устанавливайте сверлящие головки меньшего размера, чем указано в диапазоне для корпуса сверла
  • Рекомендации по использованию и условия резания см. на стр. 68–76
  • (1) Минимальный диаметр резания
  • (2) Максимальный диаметр резания
  • (3) Код размера гнезда
  • (4) Обозначение опорной пластины

Пластины см. на стр.: ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61)
