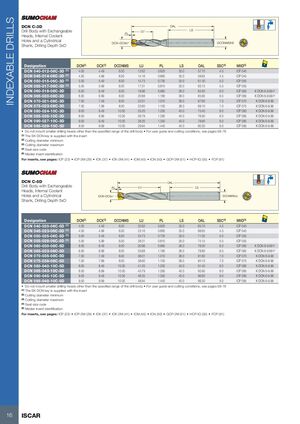

ИНДЕКСИРУЕМЫЕ СВЕРЛА
DCN C-3D
Корпус сверла с индексируемыми головками, каналами для внутреннего подвода СОЖ и цилиндрическим хвостовиком. Глубина сверления 3xD
| Обозначение | DCN(2) | DCX(3) | DCONMS | LU | PL | LS | OAL | SSC(4) | MIID(5) |
|---|---|---|---|---|---|---|---|---|---|
| DCN 040-012-06C-3D (1) | 4.00 | 4.49 | 6.00 | 12.62 | 0.620 | 35.0 | 57.70 | 4.0 | ICP 040 |
| DCN 045-014-06C-3D (1) | 4.50 | 4.99 | 6.00 | 14.16 | 0.660 | 35.0 | 59.65 | 4.5 | ICP 045 |
| DCN 050-015-06C-3D (1) | 5.00 | 5.49 | 6.00 | 15.73 | 0.730 | 35.0 | 61.30 | 5.0 | ICP 050 |
| DCN 055-017-06C-3D (1) | 5.50 | 5.99 | 6.00 | 17.31 | 0.810 | 35.0 | 63.15 | 5.5 | ICP 055 |
| DCN 060-018-08C-3D | 6.00 | 6.49 | 8.00 | 18.96 | 0.960 | 36.0 | 64.00 | 6.0 | ICP 060 K DCN 6-9.99-Y |
| DCN 065-020-08C-3D | 6.50 | 6.99 | 8.00 | 20.68 | 1.180 | 36.0 | 65.80 | 6.5 | ICP 065 K DCN 6-9.99-Y |
| DCN 070-021-08C-3D | 7.00 | 7.49 | 8.00 | 22.01 | 1.010 | 36.0 | 67.60 | 7.0 | ICP 070 K DCN 6-9.99 |
| DCN 075-023-08C-3D | 7.50 | 7.99 | 8.00 | 23.60 | 1.100 | 36.0 | 69.10 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCN 080-024-10C-3D | 8.00 | 8.49 | 10.00 | 25.20 | 1.200 | 40.0 | 75.40 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCN 085-026-10C-3D | 8.50 | 8.99 | 10.00 | 26.79 | 1.290 | 40.0 | 76.90 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCN 090-027-10C-3D | 9.00 | 9.49 | 10.00 | 28.35 | 1.350 | 40.0 | 78.80 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCN 095-029-10C-3D | 9.50 | 9.99 | 10.00 | 29.94 | 1.440 | 40.0 | 80.30 | 9.0 | ICP 095 K DCN 6-9.99 |
- Не устанавливайте сверлящие головки меньшего размера, чем указано в диапазоне для корпуса сверла
- Рекомендации по использованию и условия резания см. на стр. 68–76
- (1) Ключ SK DCN поставляется с пластиной
- (2) Минимальный диаметр резания
- (3) Максимальный диаметр резания
- (4) Код размера гнезда
- (5) Обозначение опорной пластины
Пластины см. на стр.: ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61)
DCN C-5D
Корпус сверла с индексируемыми головками, каналами для внутреннего подвода СОЖ и цилиндрическим хвостовиком. Глубина сверления 5xD
| Обозначение | DCN(2) | DCX(3) | DCONMS | LU | PL | LS | OAL | SSC(4) | MIID(5) |
|---|---|---|---|---|---|---|---|---|---|
| DCN 040-020-06C-5D (1) | 4.00 | 4.49 | 6.00 | 20.62 | 0.620 | 35.0 | 65.70 | 4.0 | ICP 040 |
| DCN 045-023-06C-5D (1) | 4.50 | 4.99 | 6.00 | 23.16 | 0.660 | 35.0 | 68.65 | 4.5 | ICP 045 |
| DCN 050-025-06C-5D (1) | 5.00 | 5.49 | 6.00 | 25.73 | 0.730 | 35.0 | 71.30 | 5.0 | ICP 050 |
| DCN 055-028-06C-5D (1) | 5.50 | 5.99 | 6.00 | 28.31 | 0.810 | 35.0 | 74.15 | 5.5 | ICP 055 |
| DCN 060-030-08C-5D | 6.00 | 6.49 | 8.00 | 30.96 | 0.960 | 36.0 | 76.00 | 6.0 | ICP 060 K DCN 6-9.99-Y |
| DCN 065-033-08C-5D | 6.50 | 6.99 | 8.00 | 33.68 | 1.180 | 36.0 | 78.80 | 6.5 | ICP 065 K DCN 6-9.99-Y |
| DCN 070-035-08C-5D | 7.00 | 7.49 | 8.00 | 36.01 | 1.010 | 36.0 | 81.60 | 7.0 | ICP 070 K DCN 6-9.99 |
| DCN 075-038-08C-5D | 7.50 | 7.99 | 8.00 | 38.60 | 1.100 | 36.0 | 84.10 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCN 080-040-10C-5D | 8.00 | 8.49 | 10.00 | 41.20 | 1.200 | 40.0 | 91.40 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCN 085-043-10C-5D | 8.50 | 8.99 | 10.00 | 43.79 | 1.290 | 40.0 | 93.90 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCN 090-045-10C-5D | 9.00 | 9.49 | 10.00 | 46.35 | 1.350 | 40.0 | 96.80 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCN 095-048-10C-5D | 9.50 | 9.99 | 10.00 | 48.94 | 1.440 | 40.0 | 99.30 | 9.0 | ICP 095 K DCN 6-9.99 |
- Не устанавливайте сверлящие головки меньшего размера, чем указано в диапазоне для корпуса сверла
- Рекомендации по использованию и условия резания см. на стр. 68–76
- (1) Ключ SK DCN поставляется с пластиной
- (2) Минимальный диаметр резания
- (3) Максимальный диаметр резания
- (4) Код размера гнезда
- (5) Обозначение опорной пластины
Пластины см. на стр.: ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61)
