Сменные сверла

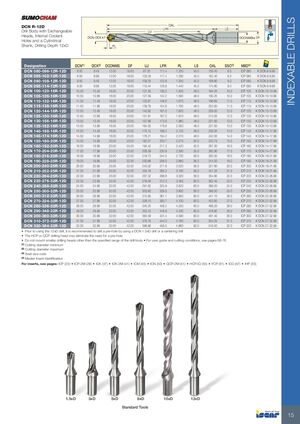

DCN R-12D
Корпус сверла со сменными головками, внутренние каналы подачи СОЖ и цилиндрический хвостовик, глубина сверления 12×D
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 080-096-12R-12D | 8.00 | 8.49 | 12.00 | 16.00 | 97.20 | 111.4 | 1.200 | 45.0 | 156.40 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCN 085-102-12R-12D | 8.50 | 8.99 | 12.00 | 16.00 | 103.29 | 117.4 | 1.290 | 45.0 | 162.40 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCN 090-108-12R-12D | 9.00 | 9.49 | 12.00 | 16.00 | 109.35 | 123.8 | 1.350 | 45.0 | 168.80 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCN 095-114-12R-12D | 9.50 | 9.99 | 12.00 | 16.00 | 115.44 | 129.8 | 1.440 | 45.0 | 174.80 | 9.0 | ICP 095 K DCN 6-9.99 |
| DCN 100-120-16R-12D | 10.00 | 10.49 | 16.00 | 20.00 | 121.50 | 136.2 | 1.500 | 48.0 | 184.20 | 10.0 | ICP 100 K DCN 10-13.99 |
| DCN 105-126-16R-12D | 10.50 | 10.99 | 16.00 | 20.00 | 127.59 | 142.2 | 1.590 | 48.0 | 190.20 | 10.0 | ICP 105 K DCN 10-13.99 |
| DCN 110-132-16R-12D | 11.00 | 11.49 | 16.00 | 20.00 | 133.67 | 148.6 | 1.670 | 48.0 | 196.60 | 11.0 | ICP 110 K DCN 10-13.99 |
| DCN 115-138-16R-12D | 11.50 | 11.99 | 16.00 | 20.00 | 139.76 | 154.6 | 1.760 | 48.0 | 202.60 | 11.0 | ICP 115 K DCN 10-13.99 |
| DCN 120-144-16R-12D | 12.00 | 12.49 | 16.00 | 20.00 | 145.82 | 161.0 | 1.820 | 48.0 | 209.00 | 12.0 | ICP 120 K DCN 10-13.99 |
| DCN 125-150-16R-12D | 12.50 | 12.99 | 16.00 | 20.00 | 151.91 | 167.0 | 1.910 | 48.0 | 215.00 | 12.0 | ICP 125 K DCN 10-13.99 |
| DCN 130-156-16R-12D | 13.00 | 13.49 | 16.00 | 20.00 | 157.96 | 173.6 | 1.960 | 48.0 | 221.60 | 13.0 | ICP 130 K DCN 10-13.99 |
| DCN 135-162-16R-12D | 13.50 | 13.99 | 16.00 | 20.00 | 164.05 | 179.6 | 2.050 | 48.0 | 227.00 | 13.0 | ICP 135 K DCN 10-13.99 |
| DCN 140-168-16R-12D | 14.00 | 14.49 | 16.00 | 20.00 | 170.12 | 188.2 | 2.120 | 48.0 | 236.00 | 14.0 | ICP 140 K DCN 14-17.99 |
| DCN 145-174-16R-12D | 14.50 | 14.99 | 16.00 | 20.00 | 176.21 | 194.2 | 2.210 | 48.0 | 242.00 | 14.0 | ICP 145 K DCN 14-17.99 |
| DCN 150-180-20R-12D | 15.00 | 15.99 | 20.00 | 25.00 | 182.27 | 203.7 | 2.270 | 50.0 | 253.73 | 15.0 | ICP 150 K DCN 14-17.99 |
| DCN 160-192-20R-12D | 16.00 | 16.99 | 20.00 | 25.00 | 194.42 | 217.3 | 2.420 | 50.0 | 267.30 | 16.0 | ICP 160 K DCN 14-17.99 |
| DCN 170-204-20R-12D | 17.00 | 17.99 | 20.00 | 25.00 | 206.59 | 230.9 | 2.590 | 50.0 | 280.90 | 17.0 | ICP 170 K DCN 14-17.99 |
| DCN 180-216-25R-12D | 18.00 | 18.99 | 25.00 | 32.00 | 218.73 | 244.5 | 2.730 | 56.0 | 300.50 | 18.0 | ICP 180 K DCN 18-21.99 |
| DCN 190-228-25R-12D | 19.00 | 19.99 | 25.00 | 32.00 | 230.88 | 258.0 | 2.880 | 56.0 | 314.00 | 19.0 | ICP 190 K DCN 18-21.99 |
| DCN 200-240-25R-12D | 20.00 | 20.99 | 25.00 | 32.00 | 243.02 | 271.6 | 3.020 | 56.0 | 327.60 | 20.0 | ICP 200 K DCN 18-21.99 |
| DCN 210-252-25R-12D | 21.00 | 21.99 | 25.00 | 32.00 | 255.18 | 285.2 | 3.180 | 56.0 | 341.20 | 21.0 | ICP 210 K DCN 18-21.99 |
| DCN 220-264-25R-12D | 22.00 | 22.99 | 25.00 | 32.00 | 267.32 | 298.8 | 3.320 | 56.0 | 354.80 | 22.0 | ICP 220 K DCN 22-26.99 |
| DCN 230-276-32R-12D | 23.00 | 23.99 | 32.00 | 42.00 | 279.46 | 312.3 | 3.460 | 60.0 | 362.40 | 23.0 | ICP 230 K DCN 22-26.99 |
| DCN 240-288-32R-12D | 24.00 | 24.99 | 32.00 | 42.00 | 291.62 | 325.9 | 3.620 | 60.0 | 386.00 | 24.0 | ICP 240 K DCN 22-26.99 |
| DCN 250-300-32R-12D | 25.00 | 25.99 | 32.00 | 42.00 | 303.80 | 339.5 | 3.800 | 60.0 | 399.50 | 25.0 | ICP 250 K DCN 22-26.99 |
| DCN 260-312-32R-12D | 26.00 | 26.99 | 32.00 | 42.00 | 315.95 | 381.1 | 3.950 | 60.0 | 441.10 | 26.0 | ICP 260 K DCN 22-26.99 |
| DCN 270-324-32R-12D | 27.00 | 27.99 | 32.00 | 42.00 | 328.10 | 393.7 | 4.100 | 60.0 | 453.60 | 27.0 | ICP 270 K DCN 27-32.99 |
| DCN 280-336-32R-12D | 28.00 | 28.99 | 32.00 | 42.00 | 340.25 | 406.2 | 4.250 | 60.0 | 466.20 | 28.0 | ICP 280 K DCN 27-32.99 |
| DCN 290-348-32R-12D | 29.00 | 29.99 | 32.00 | 42.00 | 352.43 | 418.8 | 4.430 | 60.0 | 478.80 | 29.0 | ICP 290 K DCN 27-32.99 |
| DCN 300-360-32R-12D | 30.00 | 30.99 | 32.00 | 42.00 | 364.59 | 431.4 | 4.590 | 60.0 | 491.40 | 30.0 | ICP 300 K DCN 27-32.99 |
| DCN 310-372-32R-12D | 31.00 | 31.99 | 32.00 | 42.00 | 376.76 | 444.0 | 4.760 | 60.0 | 504.00 | 31.0 | ICP 310 K DCN 27-32.99 |
| DCN 320-384-32R-12D | 32.00 | 32.99 | 32.00 | 42.00 | 388.86 | 456.5 | 4.860 | 60.0 | 516.50 | 32.0 | ICP 320 K DCN 27-32.99 |
- Перед использованием сверла с глубиной сверления 12×D рекомендуется просверлить пилотное отверстие с использованием сверла DCN 1.5×D или центрирующего сверла
- Сменная головка HCP или QCP может устранить необходимость в пилотном отверстии
- Не устанавливайте сменные головки меньше, чем указанный диапазон для данного корпуса сверла
- Рекомендации по использованию и условия обработки см. на стр. 68-76
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадочного места
(4) Обозначение мастер-пластины
Пластины см. на стр.: ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61) • ICG (67) • IHP (33)
Стандартные инструменты: 1.5×D, 3×D, 5×D, 8×D, 10×D, 12×D
