Сменные сверла

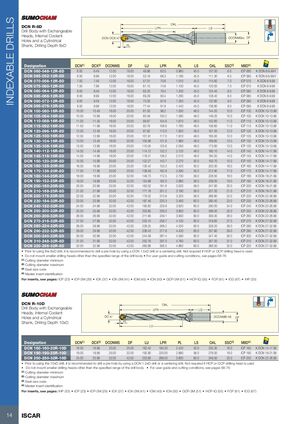

DCN R-8D
Корпус сверла со сменными головками, внутренние каналы подачи СОЖ и цилиндрический хвостовик, глубина сверления 8×D
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 060-048-12R-8D | 6.00 | 6.49 | 12.00 | 16.00 | 48.96 | 62.0 | 0.960 | 45.0 | 107.00 | 6.0 | ICP 060 K DCN 6-9.99-Y |
| DCN 065-052-12R-8D | 6.50 | 6.99 | 12.00 | 16.00 | 53.18 | 66.3 | 1.180 | 45.0 | 111.30 | 6.5 | ICP 065 K DCN 6-9.99-Y |
| DCN 070-056-12R-8D | 7.00 | 7.49 | 12.00 | 16.00 | 57.01 | 70.6 | 1.010 | 45.0 | 115.60 | 7.0 | ICP 070 K DCN 6-9.99 |
| DCN 075-060-12R-8D | 7.50 | 7.99 | 12.00 | 16.00 | 61.10 | 74.6 | 1.100 | 45.0 | 120.00 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCN 080-064-12R-8D | 8.00 | 8.49 | 12.00 | 16.00 | 65.20 | 79.4 | 1.200 | 45.0 | 124.40 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCN 085-068-12R-8D | 8.50 | 8.99 | 12.00 | 16.00 | 69.29 | 83.4 | 1.290 | 45.0 | 128.40 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCN 090-072-12R-8D | 9.00 | 9.49 | 12.00 | 16.00 | 73.35 | 87.8 | 1.350 | 45.0 | 132.80 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCN 095-076-12R-8D | 9.50 | 9.99 | 12.00 | 16.00 | 77.44 | 91.8 | 1.440 | 45.0 | 136.80 | 9.0 | ICP 095 K DCN 6-9.99 |
| DCN 100-080-16R-8D | 10.00 | 10.49 | 16.00 | 20.00 | 81.50 | 96.2 | 1.500 | 48.0 | 144.20 | 10.0 | ICP 100 K DCN 10-13.99 |
| DCN 105-084-16R-8D | 10.50 | 10.99 | 16.00 | 20.00 | 85.59 | 100.2 | 1.590 | 48.0 | 148.20 | 10.0 | ICP 105 K DCN 10-13.99 |
| DCN 110-088-16R-8D | 11.00 | 11.49 | 16.00 | 20.00 | 89.67 | 104.6 | 1.670 | 48.0 | 152.60 | 11.0 | ICP 110 K DCN 10-13.99 |
| DCN 115-092-16R-8D | 11.50 | 11.99 | 16.00 | 20.00 | 93.76 | 108.6 | 1.760 | 48.0 | 156.60 | 11.0 | ICP 115 K DCN 10-13.99 |
| DCN 120-096-16R-8D | 12.00 | 12.49 | 16.00 | 20.00 | 97.82 | 113.0 | 1.820 | 48.0 | 161.00 | 12.0 | ICP 120 K DCN 10-13.99 |
| DCN 125-100-16R-8D | 12.50 | 12.99 | 16.00 | 20.00 | 101.91 | 117.0 | 1.910 | 48.0 | 165.00 | 12.0 | ICP 125 K DCN 10-13.99 |
| DCN 130-104-16R-8D | 13.00 | 13.49 | 16.00 | 20.00 | 105.96 | 121.6 | 1.960 | 48.0 | 169.60 | 13.0 | ICP 130 K DCN 10-13.99 |
| DCN 135-108-16R-8D | 13.50 | 13.99 | 16.00 | 20.00 | 110.05 | 125.6 | 2.050 | 48.0 | 173.60 | 13.0 | ICP 135 K DCN 10-13.99 |
| DCN 140-112-16R-8D | 14.00 | 14.49 | 16.00 | 20.00 | 114.12 | 132.2 | 2.120 | 48.0 | 180.10 | 14.0 | ICP 140 K DCN 14-17.99 |
| DCN 145-116-16R-8D | 14.50 | 14.99 | 16.00 | 20.00 | 118.21 | 136.2 | 2.210 | 48.0 | 184.20 | 14.0 | ICP 145 K DCN 14-17.99 |
| DCN 150-120-20R-8D | 15.00 | 15.99 | 20.00 | 25.00 | 122.27 | 143.7 | 2.270 | 50.0 | 193.70 | 15.0 | ICP 150 K DCN 14-17.99 |
| DCN 160-128-20R-8D | 16.00 | 16.99 | 20.00 | 25.00 | 130.42 | 153.3 | 2.420 | 50.0 | 203.30 | 16.0 | ICP 160 K DCN 14-17.99 |
| DCN 170-136-20R-8D | 17.00 | 17.99 | 20.00 | 25.00 | 138.59 | 162.9 | 2.590 | 50.0 | 212.90 | 17.0 | ICP 170 K DCN 14-17.99 |
| DCN 180-144-25R-8D | 18.00 | 18.99 | 25.00 | 32.00 | 146.73 | 172.5 | 2.730 | 56.0 | 228.50 | 18.0 | ICP 180 K DCN 18-21.99 |
| DCN 190-152-25R-8D | 19.00 | 19.99 | 25.00 | 32.00 | 154.88 | 182.0 | 2.880 | 56.0 | 238.00 | 19.0 | ICP 190 K DCN 18-21.99 |
| DCN 200-160-25R-8D | 20.00 | 20.99 | 25.00 | 32.00 | 163.02 | 191.6 | 3.020 | 56.0 | 247.60 | 20.0 | ICP 200 K DCN 18-21.99 |
| DCN 210-168-25R-8D | 21.00 | 21.99 | 25.00 | 32.00 | 171.18 | 201.2 | 3.180 | 56.0 | 257.20 | 21.0 | ICP 210 K DCN 18-21.99 |
| DCN 220-176-25R-8D | 22.00 | 22.99 | 25.00 | 32.00 | 179.32 | 210.8 | 3.320 | 56.0 | 266.80 | 22.0 | ICP 220 K DCN 22-26.99 |
| DCN 230-184-32R-8D | 23.00 | 23.99 | 32.00 | 42.00 | 187.46 | 220.3 | 3.460 | 60.0 | 280.40 | 23.0 | ICP 230 K DCN 22-26.99 |
| DCN 240-192-32R-8D | 24.00 | 24.99 | 32.00 | 42.00 | 195.62 | 229.9 | 3.620 | 60.0 | 290.00 | 24.0 | ICP 240 K DCN 22-26.99 |
| DCN 250-200-32R-8D | 25.00 | 25.99 | 32.00 | 42.00 | 203.80 | 239.5 | 3.800 | 60.0 | 299.50 | 25.0 | ICP 250 K DCN 22-26.99 |
| DCN 260-208-32R-8D | 26.00 | 26.99 | 32.00 | 42.00 | 211.95 | 249.1 | 3.950 | 60.0 | 309.30 | 26.0 | ICP 260 K DCN 22-26.99 |
| DCN 270-216-32R-8D | 27.00 | 27.99 | 32.00 | 42.00 | 220.10 | 258.7 | 4.100 | 60.0 | 318.60 | 27.0 | ICP 270 K DCN 27-32.99 |
| DCN 280-224-32R-8D | 28.00 | 28.99 | 32.00 | 42.00 | 228.25 | 268.2 | 4.250 | 60.0 | 328.20 | 28.0 | ICP 280 K DCN 27-32.99 |
| DCN 290-232-32R-8D | 29.00 | 29.99 | 32.00 | 42.00 | 236.43 | 277.8 | 4.430 | 60.0 | 337.80 | 29.0 | ICP 290 K DCN 27-32.99 |
| DCN 300-240-32R-8D | 30.00 | 30.99 | 32.00 | 42.00 | 244.59 | 287.4 | 4.590 | 60.0 | 347.40 | 30.0 | ICP 300 K DCN 27-32.99 |
| DCN 310-248-32R-8D | 31.00 | 31.99 | 32.00 | 42.00 | 252.76 | 297.0 | 4.760 | 60.0 | 357.00 | 31.0 | ICP 310 K DCN 27-32.99 |
| DCN 320-256-32R-8D | 32.00 | 32.99 | 32.00 | 42.00 | 260.86 | 306.5 | 4.860 | 60.0 | 366.50 | 32.0 | ICP 320 K DCN 27-32.99 |
- Перед использованием сверла с глубиной сверления 8×D рекомендуется просверлить пилотное отверстие с использованием сверла DCN 1.5×D или центрирующего сверла. Не требуется при использовании сменной головки HCP или QCP
- Не устанавливайте сменные головки меньше, чем указанный диапазон для данного корпуса сверла
- Рекомендации по использованию и условия обработки см. на стр. 68-76
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадочного места
(4) Обозначение мастер-пластины
Пластины см. на стр.: IHP (33) • ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61) • ICG (67)
DCN R-10D
Корпус сверла со сменными головками, внутренние каналы подачи СОЖ и цилиндрический хвостовик, глубина сверления 10×D
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 160-160-20R-10D | 16.00 | 16.99 | 20.00 | 25.00 | 162.40 | 185.30 | 2.420 | 50.0 | 235.30 | 16.0 | ICP 160 K DCN 14-17.99 |
| DCN 190-190-25R-10D | 19.00 | 19.99 | 25.00 | 32.00 | 192.90 | 220.00 | 2.880 | 56.0 | 276.00 | 19.0 | ICP 190 K DCN 18-21.99 |
| DCN 250-250-32R-10D | 25.00 | 25.99 | 32.00 | 42.00 | 253.80 | 289.50 | 3.800 | 60.0 | 349.50 | 25.0 | ICP 250 K DCN 22-26.99 |
- Перед использованием сверла с глубиной сверления 10×D рекомендуется просверлить пилотное отверстие с использованием сверла DCN 1.5×D или центрирующего сверла. Не требуется при использовании сменной головки HCP или QCP
- Не устанавливайте сменные головки меньше, чем указанный диапазон для данного корпуса сверла
- Рекомендации по использованию и условия обработки см. на стр. 68-76
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадочного места
(4) Обозначение мастер-пластины
Пластины см. на стр.: IHP (33) • ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61) • ICG (67)
