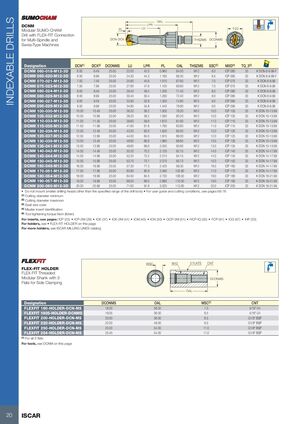

DCNM

Модульное сверло SUMO-CHAM с соединением FLEX-FIT для многошпиндельных и швейцарских станков

Обозначение DCN(1) DCX(2) DCONMS LU LPR PL OAL THSZMS SSC(3) MIID(4) TQ_3(5)
DCNM 060-018-M12-3D 6.00 6.49 25.00 22.00 42.0 0.960 64.00 M12 6.0 ICP 060 33
DCNM 065-020-M12-3D 6.50 6.99 25.00 24.30 44.3 1.180 66.30 M12 6.5 ICP 065 33
DCNM 070-021-M12-3D 7.00 7.49 25.00 25.60 45.6 1.010 67.60 M12 7.0 ICP 070 33
DCNM 075-023-M12-3D 7.50 7.99 25.00 27.60 47.6 1.100 69.60 M12 7.0 ICP 075 33
DCNM 080-024-M12-3D 8.00 8.49 25.00 29.40 49.4 1.200 71.40 M12 8.0 ICP 080 33
DCNM 085-025-M12-3D 8.50 8.99 25.00 30.40 50.4 1.290 72.40 M12 8.0 ICP 085 33
DCNM 090-027-M12-3D 9.00 9.49 25.00 32.80 52.8 1.350 74.80 M12 9.0 ICP 090 33
DCNM 095-029-M12-3D 9.50 9.99 25.00 34.80 54.8 1.440 76.80 M12 9.0 ICP 095 33
DCNM 100-030-M12-3D 10.00 10.49 25.00 36.20 56.2 1.500 78.20 M12 10.0 ICP 100 33
DCNM 105-032-M12-3D 10.50 10.99 25.00 38.20 58.2 1.590 80.20 M12 10.0 ICP 105 33
DCNM 110-033-M12-3D 11.00 11.49 25.00 39.60 59.6 1.670 81.60 M12 11.0 ICP 110 33
DCNM 115-035-M12-3D 11.50 11.99 25.00 41.60 61.6 1.760 83.60 M12 11.0 ICP 115 33
DCNM 120-036-M12-3D 12.00 12.49 25.00 43.00 63.0 1.820 85.00 M12 12.0 ICP 120 33
DCNM 125-037-M12-3D 12.50 12.99 25.00 44.00 64.0 1.910 86.00 M12 12.0 ICP 125 33
DCNM 130-039-M12-3D 13.00 13.49 25.00 46.60 66.6 1.960 88.60 M12 13.0 ICP 130 33
DCNM 135-041-M12-3D 13.50 13.99 25.00 48.60 68.6 2.050 90.60 M12 13.0 ICP 135 33
DCNM 140-042-M12-3D 14.00 14.49 25.00 50.20 70.2 2.120 92.15 M12 14.0 ICP 140 33
DCNM 145-044-M12-3D 14.50 14.99 25.00 52.20 72.2 2.210 94.15 M12 14.0 ICP 145 33
DCNM 150-045-M12-3D 15.00 15.99 25.00 53.70 73.7 2.270 95.73 M12 15.0 ICP 150 33
DCNM 160-048-M12-3D 16.00 16.99 25.00 57.30 77.3 2.420 99.30 M12 16.0 ICP 160 33
DCNM 170-051-M12-3D 17.00 17.99 25.00 60.90 80.9 2.590 102.90 M12 17.0 ICP 170 33
DCNM 180-054-M12-3D 18.00 18.99 25.00 64.50 84.5 2.730 106.50 M12 18.0 ICP 180 33
DCNM 190-057-M12-3D 19.00 19.99 25.00 68.00 88.0 2.880 110.00 M12 19.0 ICP 190 33
DCNM 200-060-M12-3D 20.00 20.99 25.00 71.60 91.6 3.020 113.60 M12 20.0 ICP 200 33
  • Не устанавливайте сверлящие головки меньшего размера, чем указано в диапазоне для корпуса сверла
  • (1) Минимальный диаметр резания
  • (2) Максимальный диаметр резания
  • (3) Код размера гнезда
  • (4) Обозначение опорной пластины
  • (5) Момент затяжки инструмента Нхм (lbfxin)

Пластины см. на стр.: ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61) • ICG (67) • IHP (33)

Держатели см.: FLEX-FIT HOLDER на этой странице

Дополнительные держатели см. в каталоге ISCAR MILLING LINES

FLEX-FIT HOLDER

Резьбовой модульный хвостовик FLEX-FIT с тремя плоскими поверхностями для боковой зажима

Обозначение DCONMS OAL WSC(1) CNT
FLEXFIT 160-HOLDER-DCN-MS 16.00 36.00 7.5 5/16"-24
FLEXFIT 1905-HOLDER-DCNMS 19.05 36.00 8.5 5/16"-24
FLEXFIT 200-HOLDER-DCN-MS 20.00 36.00 8.5 G1/8" BSP
FLEXFIT 220-HOLDER-DCN-MS 22.00 48.00 9.5 G1/8" BSP
FLEXFIT 250-HOLDER-DCN-MS 25.00 54.00 11.0 G1/8" BSP
FLEXFIT 254-HOLDER-DCN-MS 25.40 54.00 11.0 G1/8" BSP
  • (1) Для всех 3 плоскостей

Инструмент см.: DCNM на этой странице
