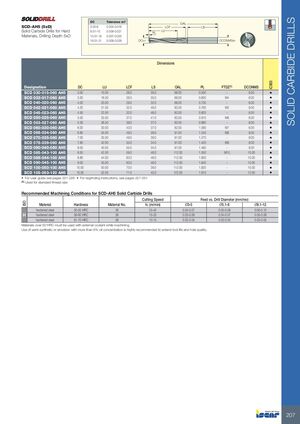

ТВЕРДОСПЛАВНЫЕ СВЕРЛА
SCD-AH5 (5xD)
Твердосплавные сверла для обработки твердых материалов, глубина сверления 5xD
| Обозначение | DC | LU | LCF | LS | OAL | PL | FTDZ | DCONMS | IC903 |
|---|---|---|---|---|---|---|---|---|---|
| SCD 030-015-060 AH5 | 3.00 | 15.00 | 26.0 | 35.0 | 66.00 | 0.550 | — | 6.00 | • |
| SCD 033-017-060 AH5 | 3.30 | 16.50 | 26.0 | 35.0 | 66.00 | 0.600 | M4 | 6.00 | • |
| SCD 040-020-060 AH5 | 4.00 | 20.00 | 29.0 | 32.0 | 66.00 | 0.730 | — | 6.00 | • |
| SCD 042-021-060 AH5 | 4.20 | 21.00 | 32.0 | 46.0 | 82.00 | 0.760 | M5 | 6.00 | • |
| SCD 045-023-060 AH5 | 4.50 | 22.50 | 32.0 | 46.0 | 82.00 | 0.820 | — | 6.00 | • |
| SCD 050-025-060 AH5 | 5.00 | 25.00 | 37.0 | 41.0 | 82.00 | 0.910 | M6 | 6.00 | • |
| SCD 053-027-060 AH5 | 5.30 | 26.50 | 39.0 | 37.0 | 82.00 | 0.960 | — | 6.00 | • |
| SCD 060-030-060 AH5 | 6.00 | 30.00 | 43.0 | 37.0 | 82.00 | 1.090 | M7 | 6.00 | • |
| SCD 068-034-080 AH5 | 6.80 | 34.00 | 49.0 | 39.0 | 91.00 | 1.240 | M8 | 8.00 | • |
| SCD 070-035-080 AH5 | 7.00 | 35.00 | 49.0 | 39.0 | 91.00 | 1.270 | — | 8.00 | • |
| SCD 078-039-080 AH5 | 7.80 | 42.00 | 55.0 | 34.0 | 91.00 | 1.420 | M9 | 8.00 | • |
| SCD 080-040-080 AH5 | 8.00 | 40.00 | 55.0 | 34.0 | 91.00 | 1.460 | — | 8.00 | • |
| SCD 085-043-100 AH5 | 8.50 | 42.50 | 59.0 | 46.0 | 112.00 | 1.550 | M10 | 10.00 | • |
| SCD 088-044-100 AH5 | 8.80 | 44.00 | 63.0 | 46.0 | 112.00 | 1.600 | — | 10.00 | • |
| SCD 090-045-100 AH5 | 9.00 | 45.00 | 63.0 | 46.0 | 112.00 | 1.640 | — | 10.00 | • |
| SCD 100-050-100 AH5 | 10.00 | 50.00 | 70.0 | 39.0 | 112.00 | 1.820 | — | 10.00 | • |
| SCD 105-053-120 AH5 | 10.50 | 52.50 | 71.0 | 45.0 | 122.00 | 1.910 | — | 12.00 | • |
Рекомендуемые режимы обработки для твердосплавных сверл SCD-AH5
| ISO | Материал | Твердость | Номер материала | Скорость резания Vc, м/мин | Подача при сверлении Ø3–5 (мм/об) | Подача при сверлении Ø5.1–8 (мм/об) | Подача при сверлении Ø8.1–12 (мм/об) |
|---|---|---|---|---|---|---|---|
| H | Закаленная сталь | 50–55 HRC | 38 | 25–40 | 0.04–0.07 | 0.05–0.08 | 0.06–0.10 |
| Закаленная сталь | 56–60 HRC | 39 | 15–25 | 0.03–0.06 | 0.04–0.07 | 0.05–0.08 | |
| Закаленная сталь | 61–70 HRC | 39 | 10–15 | 0.02–0.04 | 0.03–0.05 | 0.03–0.05 |
Примечание: Материалы с твердостью более 50 HRC должны обрабатываться с внешней подачей охлаждающей жидкости. Рекомендуется применять полусинтетические охлаждающие жидкости или эмульсию с концентрацией масла более 6% для увеличения срока службы инструмента и улучшения качества отверстия.
