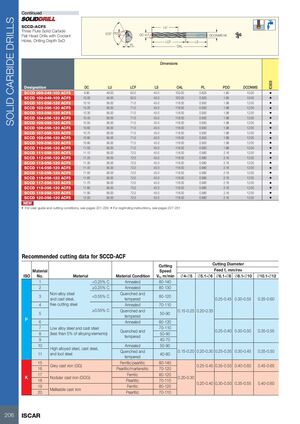

ТВЕРДОСПЛАВНЫЕ СВЕРЛА (продолжение)
SCCD-ACF5
Трехзубые твердосплавные сверла плоскоголовые с отводом охлаждающей жидкости, глубина сверления 5xD
| Обозначение | DC | LU | LCF | LS | OAL | PL | PDD | DCONMS | IC608 |
|---|---|---|---|---|---|---|---|---|---|
| SCCD 099-049-100 ACF5 | 9.90 | 49.00 | 62.0 | 40.0 | 103.00 | 0.820 | 1.80 | 10.00 | • |
| SCCD 100-049-100 ACF5 | 10.00 | 49.00 | 62.0 | 40.0 | 103.00 | 0.820 | 1.80 | 10.00 | • |
| SCCD 101-056-120 ACF5 | 10.10 | 56.00 | 71.0 | 45.0 | 118.00 | 0.950 | 1.98 | 12.00 | • |
| SCCD 102-056-120 ACF5 | 10.20 | 56.00 | 71.0 | 45.0 | 118.00 | 0.950 | 1.98 | 12.00 | • |
| SCCD 103-056-120 ACF5 | 10.30 | 56.00 | 71.0 | 45.0 | 118.00 | 0.950 | 1.98 | 12.00 | • |
| SCCD 104-056-120 ACF5 | 10.40 | 56.00 | 71.0 | 45.0 | 118.00 | 0.950 | 1.98 | 12.00 | • |
| SCCD 105-056-120 ACF5 | 10.50 | 56.00 | 71.0 | 45.0 | 118.00 | 0.950 | 1.98 | 12.00 | • |
| SCCD 106-056-120 ACF5 | 10.60 | 56.00 | 71.0 | 45.0 | 118.00 | 0.950 | 1.98 | 12.00 | • |
| SCCD 107-056-120 ACF5 | 10.70 | 56.00 | 71.0 | 45.0 | 118.00 | 0.950 | 1.98 | 12.00 | • |
| SCCD 108-056-120 ACF5 | 10.80 | 56.00 | 71.0 | 45.0 | 118.00 | 0.950 | 1.98 | 12.00 | • |
| SCCD 109-056-120 ACF5 | 10.90 | 56.00 | 71.0 | 45.0 | 118.00 | 0.950 | 1.98 | 12.00 | • |
| SCCD 110-056-120 ACF5 | 11.00 | 56.00 | 71.0 | 45.0 | 118.00 | 0.950 | 1.98 | 12.00 | • |
| SCCD 111-056-120 ACF5 | 11.10 | 56.00 | 72.0 | 45.0 | 118.00 | 0.980 | 2.16 | 12.00 | • |
| SCCD 112-056-120 ACF5 | 11.20 | 56.00 | 72.0 | 45.0 | 118.00 | 0.980 | 2.16 | 12.00 | • |
| SCCD 113-056-120 ACF5 | 11.30 | 56.00 | 72.0 | 45.0 | 118.00 | 0.980 | 2.16 | 12.00 | • |
| SCCD 114-056-120 ACF5 | 11.40 | 56.00 | 72.0 | 45.0 | 118.00 | 0.980 | 2.16 | 12.00 | • |
| SCCD 115-056-120 ACF5 | 11.50 | 56.00 | 72.0 | 45.0 | 118.00 | 0.980 | 2.16 | 12.00 | • |
| SCCD 116-056-120 ACF5 | 11.60 | 56.00 | 72.0 | 45.0 | 118.00 | 0.980 | 2.16 | 12.00 | • |
| SCCD 117-056-120 ACF5 | 11.70 | 56.00 | 72.0 | 45.0 | 118.00 | 0.980 | 2.16 | 12.00 | • |
| SCCD 118-056-120 ACF5 | 11.80 | 56.00 | 72.0 | 45.0 | 118.00 | 0.980 | 2.16 | 12.00 | • |
| SCCD 119-056-120 ACF5 | 11.90 | 56.00 | 72.0 | 45.0 | 118.00 | 0.980 | 2.16 | 12.00 | • |
| SCCD 120-056-120 ACF5 | 12.00 | 56.00 | 72.0 | 45.0 | 118.00 | 0.980 | 2.16 | 12.00 | • |
Рекомендуемые режимы резания для SCCD-ACF
| ISO | № | Материал | Твердость | Номер материала | Скорость резания Vc, м/мин | Подача при сверлении Ø3–Ø5 (мм/об) | Подача при сверлении Ø5.1–Ø8 (мм/об) | Подача при сверлении Ø8.1–Ø12 (мм/об) |
|---|---|---|---|---|---|---|---|---|
| H | 1 | Закаленная сталь | 50–55 HRC | 38 | 25–40 | 0.04–0.07 | 0.05–0.08 | 0.06–0.10 |
| 2 | 56–60 HRC | 39 | 15–25 | 0.03–0.06 | 0.04–0.07 | 0.05–0.08 | ||
| 3 | 61–70 HRC | 39 | 10–15 | 0.02–0.04 | 0.03–0.05 | 0.03–0.05 |
Примечание: Материалы с твердостью более 50 HRC должны обрабатываться с использованием внешней подачи СОЖ. Рекомендуется применять полусинтетические охлаждающие жидкости или эмульсию с концентрацией масла более 6% для увеличения срока службы инструмента и улучшения качества отверстия.
