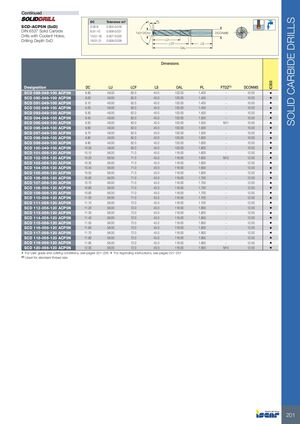

СВЕРЛА ИЗ ТВЕРДОГО СПЛАВА
SCD-ACP5N (5xD)
DIN 6537 Сверла из твердого сплава с каналами подвода охлаждающей жидкости, глубина сверления 5xD
Допуск m7:
- 3.00–6: 0.004–0.016
- 6.01–10: 0.008–0.021
- 10.01–18: 0.007–0.025
- 18.01–21: 0.008–0.029
Угол: 140° DCm7
Размеры
| Обозначение | DC | LU | LCF | LS | OAL | PL | FTDZ(1) | DCONMS | IC908 |
|---|---|---|---|---|---|---|---|---|---|
| SCD 089-049-100 ACP5N | 8.90 | 49.00 | 62.0 | 40.0 | 103.00 | 1.400 | – | 10.00 | • |
| SCD 090-049-100 ACP5N | 9.00 | 49.00 | 62.0 | 40.0 | 103.00 | 1.400 | – | 10.00 | • |
| SCD 091-049-100 ACP5N | 9.10 | 49.00 | 62.0 | 40.0 | 103.00 | 1.400 | – | 10.00 | • |
| SCD 092-049-100 ACP5N | 9.20 | 49.00 | 62.0 | 40.0 | 103.00 | 1.400 | – | 10.00 | • |
| SCD 093-049-100 ACP5N | 9.30 | 49.00 | 62.0 | 40.0 | 103.00 | 1.500 | – | 10.00 | • |
| SCD 094-049-100 ACP5N | 9.40 | 49.00 | 62.0 | 40.0 | 103.00 | 1.500 | – | 10.00 | • |
| SCD 095-049-100 ACP5N | 9.50 | 49.00 | 62.0 | 40.0 | 103.00 | 1.500 | M11 | 10.00 | • |
| SCD 096-049-100 ACP5N | 9.60 | 49.00 | 62.0 | 40.0 | 103.00 | 1.500 | – | 10.00 | • |
| SCD 097-049-100 ACP5N | 9.70 | 49.00 | 62.0 | 40.0 | 103.00 | 1.500 | – | 10.00 | • |
| SCD 098-049-100 ACP5N | 9.80 | 49.00 | 62.0 | 40.0 | 103.00 | 1.600 | – | 10.00 | • |
| SCD 099-049-100 ACP5N | 9.90 | 49.00 | 62.0 | 40.0 | 103.00 | 1.600 | – | 10.00 | • |
| SCD 100-049-100 ACP5N | 10.00 | 49.00 | 62.0 | 40.0 | 103.00 | 1.600 | – | 10.00 | • |
| SCD 101-056-120 ACP5N | 10.10 | 56.00 | 71.0 | 45.0 | 118.00 | 1.600 | – | 12.00 | • |
| SCD 102-056-120 ACP5N | 10.20 | 56.00 | 71.0 | 45.0 | 118.00 | 1.600 | M12 | 12.00 | • |
| SCD 103-056-120 ACP5N | 10.30 | 56.00 | 71.0 | 45.0 | 118.00 | 1.600 | – | 12.00 | • |
| SCD 104-056-120 ACP5N | 10.40 | 56.00 | 71.0 | 45.0 | 118.00 | 1.600 | – | 12.00 | • |
| SCD 105-056-120 ACP5N | 10.50 | 56.00 | 71.0 | 45.0 | 118.00 | 1.600 | – | 12.00 | • |
| SCD 106-056-120 ACP5N | 10.60 | 56.00 | 71.0 | 45.0 | 118.00 | 1.700 | – | 12.00 | • |
| SCD 107-056-120 ACP5N | 10.70 | 56.00 | 71.0 | 45.0 | 118.00 | 1.700 | – | 12.00 | • |
| SCD 108-056-120 ACP5N | 10.80 | 56.00 | 71.0 | 45.0 | 118.00 | 1.700 | – | 12.00 | • |
| SCD 109-056-120 ACP5N | 10.90 | 56.00 | 71.0 | 45.0 | 118.00 | 1.700 | – | 12.00 | • |
| SCD 110-056-120 ACP5N | 11.00 | 56.00 | 71.0 | 45.0 | 118.00 | 1.700 | – | 12.00 | • |
| SCD 111-056-120 ACP5N | 11.10 | 56.00 | 72.0 | 45.0 | 118.00 | 1.700 | – | 12.00 | • |
| SCD 112-056-120 ACP5N | 11.20 | 56.00 | 72.0 | 45.0 | 118.00 | 1.800 | – | 12.00 | • |
| SCD 113-056-120 ACP5N | 11.30 | 56.00 | 72.0 | 45.0 | 118.00 | 1.800 | – | 12.00 | • |
| SCD 114-056-120 ACP5N | 11.40 | 56.00 | 72.0 | 45.0 | 118.00 | 1.800 | – | 12.00 | • |
| SCD 115-056-120 ACP5N | 11.50 | 56.00 | 72.0 | 45.0 | 118.00 | 1.800 | – | 12.00 | • |
| SCD 116-056-120 ACP5N | 11.60 | 56.00 | 72.0 | 45.0 | 118.00 | 1.800 | – | 12.00 | • |
| SCD 117-056-120 ACP5N | 11.70 | 56.00 | 72.0 | 45.0 | 118.00 | 1.900 | – | 12.00 | • |
| SCD 118-056-120 ACP5N | 11.80 | 56.00 | 72.0 | 45.0 | 118.00 | 1.900 | – | 12.00 | • |
| SCD 119-056-120 ACP5N | 11.90 | 56.00 | 72.0 | 45.0 | 118.00 | 1.900 | – | 12.00 | • |
| SCD 120-056-120 ACP5N | 12.00 | 56.00 | 72.0 | 45.0 | 118.00 | 1.900 | M14 | 12.00 | • |
(1) Используется для стандартного размера резьбы
