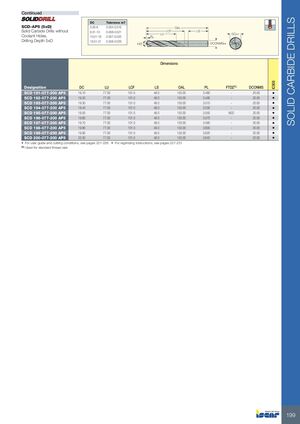

Инструменты для обработки отверстий Iscar 2026 - страница 201
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
Твёрдосплавные свёрла (продолжение)
SCD-AP5 (5xD)
DIN 6537 Твёрдый сплав
Свёрла без каналов подачи охлаждающей жидкости, глубина сверления 5xD
Размеры
| Обозначение | DC | LU | LCF | LS | OAL | PL | FTDZ(1) | DCONMS |
|---|---|---|---|---|---|---|---|---|
| SCD 191-077-200 AP5 | 19.10 | 77.00 | 101.0 | 48.0 | 153.00 | 3.480 | – | 20.00 |
| SCD 192-077-200 AP5 | 19.20 | 77.00 | 101.0 | 48.0 | 153.00 | 3.490 | – | 20.00 |
| SCD 193-077-200 AP5 | 19.30 | 77.00 | 101.0 | 48.0 | 153.00 | 3.510 | – | 20.00 |
| SCD 194-077-200 AP5 | 19.40 | 77.00 | 101.0 | 48.0 | 153.00 | 3.530 | – | 20.00 |
| SCD 195-077-200 AP5 | 19.50 | 77.00 | 101.0 | 48.0 | 153.00 | 3.550 | M22 | 20.00 |
| SCD 196-077-200 AP5 | 19.60 | 77.00 | 101.0 | 48.0 | 153.00 | 3.570 | – | 20.00 |
| SCD 197-077-200 AP5 | 19.70 | 77.00 | 101.0 | 48.0 | 153.00 | 3.590 | – | 20.00 |
| SCD 198-077-200 AP5 | 19.80 | 77.00 | 101.0 | 48.0 | 153.00 | 3.600 | – | 20.00 |
| SCD 199-077-200 AP5 | 19.90 | 77.00 | 101.0 | 48.0 | 153.00 | 3.620 | – | 20.00 |
| SCD 200-077-200 AP5 | 20.00 | 77.00 | 101.0 | 48.0 | 153.00 | 3.640 | – | 20.00 |
(1) Используется для стандартного размера резьбы
