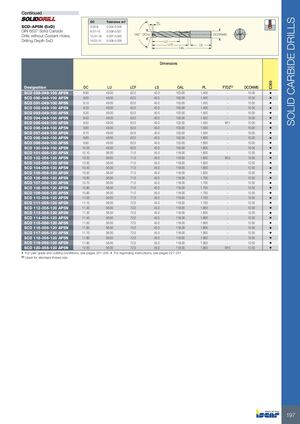

Инструменты для обработки отверстий Iscar 2026 - страница 199
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
Твёрдосплавные свёрла (продолжение)
SCD-AP5N (5xD)
DIN 6537 Твёрдый сплав
Свёрла без каналов подачи охлаждающей жидкости, глубина сверления 5xD
Размеры
| Обозначение | DC | LU | LCF | LS | OAL | PL | FTDZ(1) | DCONMS |
|---|---|---|---|---|---|---|---|---|
| SCD 089-049-100 AP5N | 8.90 | 49.00 | 62.0 | 40.0 | 103.00 | 1.400 | – | 10.00 |
| SCD 090-049-100 AP5N | 9.00 | 49.00 | 62.0 | 40.0 | 103.00 | 1.400 | – | 10.00 |
| SCD 091-049-100 AP5N | 9.10 | 49.00 | 62.0 | 40.0 | 103.00 | 1.400 | – | 10.00 |
| SCD 092-049-100 AP5N | 9.20 | 49.00 | 62.0 | 40.0 | 103.00 | 1.400 | – | 10.00 |
| SCD 093-049-100 AP5N | 9.30 | 49.00 | 62.0 | 40.0 | 103.00 | 1.500 | – | 10.00 |
| SCD 094-049-100 AP5N | 9.40 | 49.00 | 62.0 | 40.0 | 103.00 | 1.500 | – | 10.00 |
| SCD 095-049-100 AP5N | 9.50 | 49.00 | 62.0 | 40.0 | 103.00 | 1.500 | M11 | 10.00 |
| SCD 096-049-100 AP5N | 9.60 | 49.00 | 62.0 | 40.0 | 103.00 | 1.500 | – | 10.00 |
| SCD 097-049-100 AP5N | 9.70 | 49.00 | 62.0 | 40.0 | 103.00 | 1.500 | – | 10.00 |
| SCD 098-049-100 AP5N | 9.80 | 49.00 | 62.0 | 40.0 | 103.00 | 1.600 | – | 10.00 |
| SCD 099-049-100 AP5N | 9.90 | 49.00 | 62.0 | 40.0 | 103.00 | 1.600 | – | 10.00 |
| SCD 100-049-100 AP5N | 10.00 | 49.00 | 62.0 | 40.0 | 103.00 | 1.600 | – | 10.00 |
| SCD 101-056-120 AP5N | 10.10 | 56.00 | 71.0 | 45.0 | 118.00 | 1.600 | – | 12.00 |
| SCD 102-056-120 AP5N | 10.20 | 56.00 | 71.0 | 45.0 | 118.00 | 1.600 | M12 | 12.00 |
| SCD 103-056-120 AP5N | 10.30 | 56.00 | 71.0 | 45.0 | 118.00 | 1.600 | – | 12.00 |
| SCD 104-056-120 AP5N | 10.40 | 56.00 | 71.0 | 45.0 | 118.00 | 1.600 | – | 12.00 |
| SCD 105-056-120 AP5N | 10.50 | 56.00 | 71.0 | 45.0 | 118.00 | 1.600 | – | 12.00 |
| SCD 106-056-120 AP5N | 10.60 | 56.00 | 71.0 | 45.0 | 118.00 | 1.700 | – | 12.00 |
| SCD 107-056-120 AP5N | 10.70 | 56.00 | 71.0 | 45.0 | 118.00 | 1.700 | – | 12.00 |
| SCD 108-056-120 AP5N | 10.80 | 56.00 | 71.0 | 45.0 | 118.00 | 1.700 | – | 12.00 |
| SCD 109-056-120 AP5N | 10.90 | 56.00 | 71.0 | 45.0 | 118.00 | 1.700 | – | 12.00 |
| SCD 110-056-120 AP5N | 11.00 | 56.00 | 71.0 | 45.0 | 118.00 | 1.700 | – | 12.00 |
| SCD 111-056-120 AP5N | 11.10 | 56.00 | 72.0 | 45.0 | 118.00 | 1.700 | – | 12.00 |
| SCD 112-056-120 AP5N | 11.20 | 56.00 | 72.0 | 45.0 | 118.00 | 1.800 | – | 12.00 |
| SCD 113-056-120 AP5N | 11.30 | 56.00 | 72.0 | 45.0 | 118.00 | 1.800 | – | 12.00 |
| SCD 114-056-120 AP5N | 11.40 | 56.00 | 72.0 | 45.0 | 118.00 | 1.800 | – | 12.00 |
| SCD 115-056-120 AP5N | 11.50 | 56.00 | 72.0 | 45.0 | 118.00 | 1.800 | – | 12.00 |
| SCD 116-056-120 AP5N | 11.60 | 56.00 | 72.0 | 45.0 | 118.00 | 1.800 | – | 12.00 |
| SCD 117-056-120 AP5N | 11.70 | 56.00 | 72.0 | 45.0 | 118.00 | 1.900 | – | 12.00 |
| SCD 118-056-120 AP5N | 11.80 | 56.00 | 72.0 | 45.0 | 118.00 | 1.900 | – | 12.00 |
| SCD 119-056-120 AP5N | 11.90 | 56.00 | 72.0 | 45.0 | 118.00 | 1.900 | – | 12.00 |
| SCD 120-056-120 AP5N | 12.00 | 56.00 | 72.0 | 45.0 | 118.00 | 1.900 | M14 | 12.00 |
(1) Используется для стандартного размера резьбы
