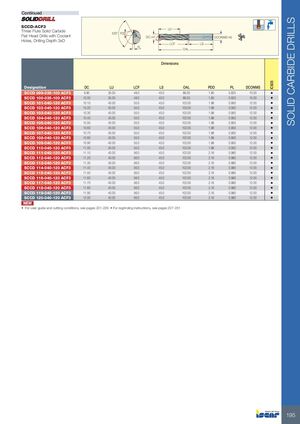

ТВЁРДОСПЛАВНЫЕ СВЕРЛА Продолжение
SCCD-ACF3
Трёхфлютовые твёрдосплавные сверла с плоским торцом и охлаждающими отверстиями, глубина сверления 3xD.
Размеры
| Обозначение | DC | LU | LCF | LS | OAL | PDD | PL | DCONMS | IC608 |
|---|---|---|---|---|---|---|---|---|---|
| SCCD 099-035-100 ACF3 | 9.90 | 35.00 | 48.0 | 40.0 | 89.00 | 1.80 | 0.820 | 10.00 | • |
| SCCD 100-035-100 ACF3 | 10.00 | 35.00 | 48.0 | 40.0 | 89.00 | 1.80 | 0.820 | 10.00 | • |
| SCCD 101-040-120 ACF3 | 10.10 | 40.00 | 55.0 | 45.0 | 102.00 | 1.98 | 0.950 | 12.00 | • |
| SCCD 102-040-120 ACF3 | 10.20 | 40.00 | 55.0 | 45.0 | 102.00 | 1.98 | 0.950 | 12.00 | • |
| SCCD 103-040-120 ACF3 | 10.30 | 40.00 | 55.0 | 45.0 | 102.00 | 1.98 | 0.950 | 12.00 | • |
| SCCD 104-040-120 ACF3 | 10.40 | 40.00 | 55.0 | 45.0 | 102.00 | 1.98 | 0.950 | 12.00 | • |
| SCCD 105-040-120 ACF3 | 10.50 | 40.00 | 55.0 | 45.0 | 102.00 | 1.98 | 0.950 | 12.00 | • |
| SCCD 106-040-120 ACF3 | 10.60 | 40.00 | 55.0 | 45.0 | 102.00 | 1.98 | 0.950 | 12.00 | • |
| SCCD 107-040-120 ACF3 | 10.70 | 40.00 | 55.0 | 45.0 | 102.00 | 1.98 | 0.950 | 12.00 | • |
| SCCD 108-040-120 ACF3 | 10.80 | 40.00 | 55.0 | 45.0 | 102.00 | 1.98 | 0.950 | 12.00 | • |
| SCCD 109-040-120 ACF3 | 10.90 | 40.00 | 55.0 | 45.0 | 102.00 | 1.98 | 0.950 | 12.00 | • |
| SCCD 110-040-120 ACF3 | 11.00 | 40.00 | 55.0 | 45.0 | 102.00 | 1.98 | 0.950 | 12.00 | • |
| SCCD 111-040-120 ACF3 | 11.10 | 40.00 | 56.0 | 45.0 | 102.00 | 2.16 | 0.980 | 12.00 | • |
| SCCD 112-040-120 ACF3 | 11.20 | 40.00 | 56.0 | 45.0 | 102.00 | 2.16 | 0.980 | 12.00 | • |
| SCCD 113-040-120 ACF3 | 11.30 | 40.00 | 56.0 | 45.0 | 102.00 | 2.16 | 0.980 | 12.00 | • |
| SCCD 114-040-120 ACF3 | 11.40 | 40.00 | 56.0 | 45.0 | 102.00 | 2.16 | 0.980 | 12.00 | • |
| SCCD 115-040-120 ACF3 | 11.50 | 40.00 | 56.0 | 45.0 | 102.00 | 2.16 | 0.980 | 12.00 | • |
| SCCD 116-040-120 ACF3 | 11.60 | 40.00 | 56.0 | 45.0 | 102.00 | 2.16 | 0.980 | 12.00 | • |
| SCCD 117-040-120 ACF3 | 11.70 | 40.00 | 56.0 | 45.0 | 102.00 | 2.16 | 0.980 | 12.00 | • |
| SCCD 118-040-120 ACF3 | 11.80 | 40.00 | 56.0 | 45.0 | 102.00 | 2.16 | 0.980 | 12.00 | • |
| SCCD 119-040-120 ACF3 | 11.90 | 40.00 | 56.0 | 45.0 | 102.00 | 2.16 | 0.980 | 12.00 | • |
| SCCD 120-040-120 ACF3 | 12.00 | 40.00 | 56.0 | 45.0 | 102.00 | 2.16 | 0.980 | 12.00 | • |
НОВОЕ
