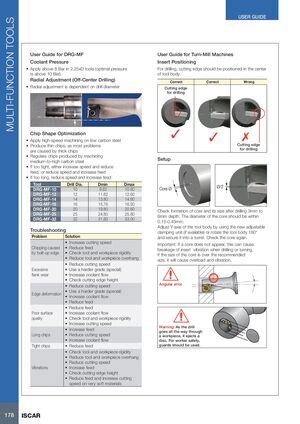

Руководство пользователя

Руководство пользователя для DRG-MF

Давление охлаждающей жидкости

  • Применяйте давление выше 6 бар в инструментах 2.25xD (оптимальное давление выше 10 бар)

Радиальная подрегулировка (внецентровое сверление)

  • Радиальная подрегулировка зависит от диаметра сверла

Оптимизация формы стружки

  • Применяйте высокоскоростную обработку на низкоуглеродистой стали
  • Производите тонкую стружку, так как большинство проблем вызваны толстой стружкой
  • Регулируйте стружку, образующуюся при обработке среднеуглеродистой и высокоуглеродистой стали
  • Если стружка слишком плотная, либо увеличьте скорость и уменьшите подачу, либо уменьшите скорость и увеличьте подачу
  • Если стружка слишком длинная, уменьшите скорость и увеличьте подачу
Инструмент Диаметр сверла Dmin Dmax
DRG-MF-10 10 9.82 10.60
DRG-MF-12 12 11.82 12.60
DRG-MF-14 14 13.80 14.60
DRG-MF-16 16 15.76 16.50
DRG-MF-20 20 19.80 20.60
DRG-MF-25 25 24.80 25.80
DRG-MF-32 32 31.80 33.00

Устранение неисправностей

Проблема Решение
Выкрашивание, вызванное нарастанием
  • Увеличьте скорость резания
  • Уменьшите подачу
  • Проверьте жесткость инструмента и заготовки
  • Уменьшите вылет инструмента и заготовки
Чрезмерный износ задней поверхности
  • Уменьшите скорость резания
  • Используйте более твердый класс (специальный)
  • Увеличьте подачу охлаждающей жидкости
  • Проверьте высоту режущей кромки
Деформация кромки
  • Уменьшите скорость резания
  • Используйте более твердый класс (специальный)
  • Увеличьте подачу охлаждающей жидкости
  • Уменьшите подачу
Плохое качество поверхности
  • Уменьшите подачу
  • Увеличьте подачу охлаждающей жидкости
  • Проверьте жесткость инструмента и заготовки
  • Увеличьте скорость резания
  • Увеличьте подачу
Длинная стружка
  • Уменьшите скорость резания
  • Увеличьте подачу охлаждающей жидкости
Плотная стружка
  • Уменьшите подачу
  • Проверьте жесткость инструмента и заготовки
  • Уменьшите вылет инструмента и заготовки
  • Уменьшите скорость резания
  • Увеличьте подачу
Вибрации
  • Уменьшите скорость резания
  • Увеличьте подачу
  • Проверьте высоту режущей кромки
  • Уменьшите подачу и увеличьте скорость резания на очень мягких материалах

Руководство пользователя для токарных фрезерных станков

Позиционирование пластины

При сверлении режущая кромка должна быть расположена в центре корпуса инструмента.

Правильно (2 варианта), Неправильно (1 вариант)

Режущая кромка для сверления

Установка

Диаметр ядра — Ø/2

Проверьте формирование ядра и его размер после сверления на глубину 3-6 мм. Диаметр ядра должен быть в пределах 0,15-0,45 мм.

Отрегулируйте ось Y корпуса инструмента, используя новый регулируемый зажимной узел (если доступен) или поверните корпус инструмента на 180° и закрепите его в револьверной головке. Проверьте ядро еще раз.

Важно: Если ядро не появляется, это может привести к разрушению пластины от вибрации при сверлении или точении. Если размер ядра больше рекомендуемого размера, это вызовет перегрузку и вибрацию.

Угловая ошибка

Предупреждение: Когда сверло проходит полностью через заготовку, оно выбрасывает диск. Для безопасности работников должны использоваться защитные устройства.
