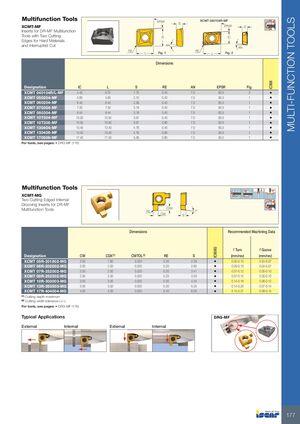

Многофункциональные инструменты

XCMT-MF

Пластины для многофункциональных инструментов DR-MF с двумя режущими кромками для твердых материалов и прерывистого резания

Обозначение IC L S RE AN EPSR Рис. IC908
XCMT 040104R/L-MF 4.40 6.37 1.70 0.40 7.0 83.5 2 •
XCMT 050204-MF 5.60 5.60 2.10 0.40 7.0 83.5 1 •
XCMT 060204-MF 6.40 6.40 2.38 0.40 7.0 83.5 1 •
XCMT 070304-MF 7.50 7.50 3.18 0.40 7.0 83.5 1 •
XCMT 080304-MF 8.44 8.44 3.18 0.40 7.0 83.5 1 •
XCMT 10T304-MF 10.50 10.50 3.97 0.40 7.0 83.5 1 •
XCMT 10T308-MF 10.50 10.50 3.97 0.80 7.0 83.5 1 •
XCMT 130404-MF 13.40 13.40 4.76 0.40 7.0 83.5 1 •
XCMT 130408-MF 13.40 13.40 4.76 0.80 7.0 83.5 1 •
XCMT 170508-MF 17.40 17.40 5.56 0.80 7.0 83.5 1 •

Для инструментов см. страницы: • DRG-MF (176)

XCMT-MG

Пластины для внутреннего нарезания канавок с двумя режущими кромками для многофункциональных инструментов DR-MF

Обозначение CW CDX(1) CWTOL(2) RE S IC808G f Точение (мм/об) f Канавка (мм/об)
XCMT 05R-201802-MG 2.00 1.80 0.020 0.20 2.28 • 0.05-0.10 0.04-0.07
XCMT 06R-202002-MG 2.00 2.00 0.020 0.20 2.65 • 0.05-0.10 0.04-0.07
XCMT 07R-252002-MG 2.50 2.00 0.020 0.20 3.41 • 0.07-0.12 0.05-0.10
XCMT 08R-252502-MG 2.50 2.50 0.020 0.20 3.50 • 0.07-0.12 0.05-0.10
XCMT 10R-303003-MG 3.00 3.00 0.020 0.30 4.34 • 0.14-0.18 0.06-0.12
XCMT 13R-353503-MG 3.50 3.50 0.020 0.30 5.25 • 0.14-0.20 0.07-0.14
XCMT 17R-404004-MG 4.00 4.00 0.020 0.40 6.00 • 0.15-0.21 0.08-0.15
  • (1) Максимальная глубина резания
  • (2) Допуск ширины резания (+/-)

Для инструментов см. страницы: • DRG-MF (176)

Типичные применения

Наружная обработка, внутренняя обработка, наружная обработка, внутренняя обработка
