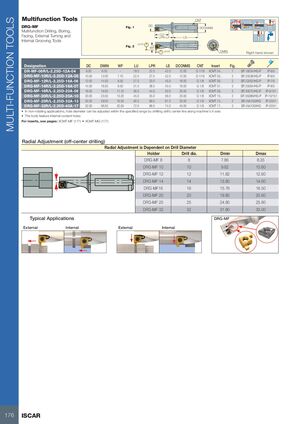

Многофункциональные инструменты

DRG-MF

Многофункциональные инструменты для сверления, растачивания, торцевания, наружного точения и внутреннего нарезания канавок

Обозначение DC DMIN WF LU LPR LS DCONMS CNT Пластина Рис. Детали Примечание
DR-MF-08R/L-2.25D-12A-04 8.00 8.00 - 18.0 22.5 42.0 12.00 G 1/16 XCMT 04... 1 SR 18034/HG-P IP-6/5
DRG-MF-10R/L-2.25D-12A-05 10.00 12.00 7.10 22.5 27.5 42.0 12.00 G 1/16 XCMT 05... 2 SR 20038/HG-P IP-6/5
DRG-MF-12R/L-2.25D-16A-06 12.00 14.50 8.50 27.0 33.0 45.0 16.00 G 1/8 XCMT 06... 2 SR 22052/HG-P IP-7/5
DRG-MF-14R/L-2.25D-16A-07 14.00 16.50 9.50 31.5 38.5 45.0 16.00 G 1/8 XCMT 07... 2 SR 25064/HG-P IP-8/5
DRG-MF-16R/L-2.25D-20A-08 16.00 19.00 11.10 36.0 44.0 50.0 20.00 G 1/8 XCMT 08... 2 SR 30070/HG-P IP-9/151
DRG-MF-20R/L-2.25D-25A-10 20.00 23.50 13.20 45.0 55.0 56.0 25.00 G 1/8 XCMT 10... 2 SR 35088I/HG-P IP-10/151
DRG-MF-25R/L-2.25D-32A-13 25.00 29.00 16.50 56.5 69.0 61.0 32.00 G 1/8 XCMT 13... 2 SR 45A100I/HG IP-20/51
DRG-MF-32R/L-2.25D-40A-17 32.00 36.50 20.50 72.0 86.0 74.0 40.00 G 1/8 XCMT 17... 2 SR 45A100I/HG IP-20/51
  • В неротационных приложениях диаметр отверстия можно регулировать в указанном диапазоне, смещая центральную линию сверла вдоль оси X станка
  • Инструменты имеют внутренние каналы охлаждающей жидкости

По пластинам см. страницы: XCMT-MF (177) • XCMT-MG (177)

Радиальная подрегулировка (внецентровое сверление)

Радиальная подрегулировка зависит от диаметра сверла

Державка Диаметр сверла Dmin Dmax
DRG-MF 8 8 7.86 8.35
DRG-MF 10 10 9.82 10.60
DRG-MF 12 12 11.82 12.60
DRG-MF 14 14 13.80 14.60
DRG-MF 16 16 15.76 16.50
DRG-MF 20 20 19.80 20.60
DRG-MF 25 25 24.80 25.80
DRG-MF 32 32 31.80 33.00

Типичные применения

Наружная обработка, внутренняя обработка, наружная обработка, внутренняя обработка
