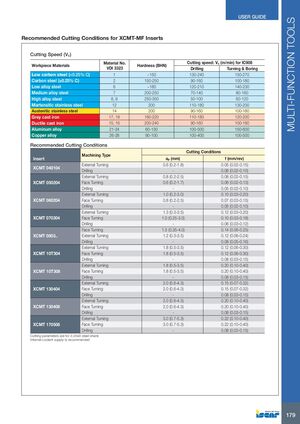

Рекомендуемые условия резания для пластин XCMT-MF

Скорость резания (Vc)

Материалы заготовки Номер материала (VDI 3323) Твердость (BHN) Скорость резания: Vc (м/мин) для IC908 — Сверление Скорость резания: Vc (м/мин) для IC908 — Точение и растачивание
Низкоуглеродистая сталь (<0,25% C) 1 ~150 130-240 150-270
Углеродистая сталь (≥0,25% C) 2 150-250 90-160 100-180
Низколегированная сталь 6 ~180 120-210 140-230
Среднелегированная сталь 7 200-250 70-140 80-160
Высоколегированная сталь 8, 9 250-350 50-100 60-120
Мартенситная нержавеющая сталь 12 200 110-180 130-200
Аустенитная нержавеющая сталь 14 200 90-160 100-180
Серый чугун 17, 18 180-220 110-180 120-200
Ковкий чугун 15, 16 200-240 90-160 100-180
Алюминиевый сплав 21-24 60-130 100-500 150-600
Медный сплав 26-28 90-100 100-400 100-500

Рекомендуемые условия резания

Пластина Тип обработки ap (мм) f (мм/об)
XCMT 040104 Наружное точение 0.6 (0.2-1.8) 0.05 (0.02-0.15)
Сверление - 0.06 (0.02-0.10)
XCMT 050204 Наружное точение 0.8 (0.2-2.5) 0.08 (0.02-0.15)
Торцевание 0.6 (0.2-1.7) 0.06 (0.02-0.13)
Сверление - 0.05 (0.02-0.10)
XCMT 060204 Наружное точение 1.0 (0.2-3.0) 0.10 (0.03-0.20)
Торцевание 0.8 (0.2-2.5) 0.07 (0.03-0.15)
Сверление - 0.05 (0.02-0.10)
XCMT 070304 Наружное точение 1.3 (0.3-3.5) 0.12 (0.03-0.20)
Торцевание 1.0 (0.25-3.0) 0.10 (0.03-0.18)
Сверление - 0.06 (0.03-0.12)
XCMT 080304 Торцевание 1.5 (0.35-4.0) 0.14 (0.06-0.25)
Наружное точение 1.2 (0.3-3.5) 0.12 (0.06-0.24)
Сверление - 0.08 (0.05-0.16)
XCMT 10T304 Наружное точение 1.8 (0.5-3.5) 0.12 (0.06-0.30)
Торцевание 1.8 (0.5-3.5) 0.12 (0.06-0.30)
Сверление - 0.08 (0.03-0.15)
XCMT 10T308 Наружное точение 1.8 (0.5-3.5) 0.20 (0.10-0.40)
Торцевание 1.8 (0.5-3.5) 0.20 (0.10-0.40)
Сверление - 0.08 (0.03-0.15)
XCMT 130404 Наружное точение 2.0 (0.6-4.3) 0.15 (0.07-0.32)
Торцевание 2.0 (0.6-4.3) 0.15 (0.07-0.32)
Сверление - 0.08 (0.03-0.15)
XCMT 130408 Наружное точение 2.0 (0.6-4.3) 0.20 (0.10-0.40)
Торцевание 2.0 (0.6-4.3) 0.20 (0.10-0.40)
Сверление - 0.08 (0.03-0.15)
XCMT 170508 Наружное точение 3.0 (0.7-5.3) 0.22 (0.10-0.40)
Торцевание 3.0 (0.7-5.3) 0.22 (0.10-0.40)
Сверление - 0.08 (0.03-0.15)
  • Параметры резания указаны для стального хвостовика 2.25xD
  • Рекомендуется внутренняя подача охлаждающей жидкости
