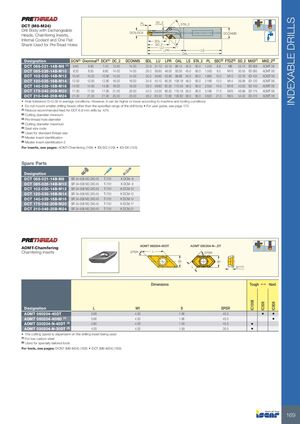

СВЕРЛА С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ПЛАСТИН

DCT (M8-M24)

Корпус сверла с взаимозаменяемыми головками, пластинами для зенкования, внутренней подачей охлаждающей жидкости и цилиндрическим хвостовиком, используется для сверления вспомогательных отверстий под нарезание резьбы.

Обозначение DCN(2) Dnominal(3) DCX(4) DC_2 DCONMS SDL LU LPR OAL LS STA_2 PL SSC(5) FTDZ(6) SD_2 MIID(7) MIID_2(8)
DCT 068-021-14B-M8 (1) 6.80 6.80 7.40 13.90 14.00 20.9 31.70 43.10 88.14 45.0 90.0 1.240 6.8 M8 25.74 IDI 068 AOMT 06
DCT 085-026-14B-M10 8.30 8.50 8.90 14.00 14.00 26.3 36.60 48.00 93.05 45.0 90.0 1.550 8.0 M10 30.55 IDI 085 AOMT 06
DCT 102-030-14B-M12 10.00 10.20 10.90 14.00 14.00 30.0 39.80 53.90 98.86 45.0 90.0 1.860 10.0 M12 33.76 IDI 102 AOMT 06
DCT 120-035-16B-M14 12.00 12.00 12.90 16.00 16.00 34.9 45.10 60.20 108.18 48.0 90.0 2.180 12.0 M14 39.08 IDI 120 AOMT 06
DCT 140-039-18B-M16 14.00 14.00 14.90 18.00 18.00 39.0 49.60 62.50 110.55 48.0 90.0 2.550 14.0 M16 43.55 IDI 140 AOMT 06
DCT 175-042-20B-M20 17.30 17.50 17.90 21.00 20.00 42.0 53.00 66.20 116.18 50.0 90.0 3.180 17.0 M20 46.98 IDI 175 AOMT 06
DCT 210-048-25B-M24 21.00 21.00 21.90 25.50 25.00 48.2 60.30 72.80 128.82 56.0 90.0 3.820 21.0 M24 54.32 IDI 210 AOMT 06

• Допуск отверстия: D+0.05 при средних условиях. Однако он может быть выше или ниже в зависимости от условий на станке и инструментального оборудования

• Не устанавливайте сверлильные головки меньшего размера, чем указанный диапазон корпуса сверла • Руководство пользователя см. на странице 170

(1) Уменьшите рекомендуемую подачу для сверл DCT 6.8 мм на 10%

(2) Минимальный режущий диаметр

(3) Диаметр вспомогательного отверстия

(4) Максимальный режущий диаметр

(5) Код размера седла

(6) Используется для стандартного размера резьбы

(7) Идентификация основной пластины

(8) Идентификация основной пластины 2

Пластины см. на страницах: AOMT-Зенкование (169) • IDI-SG (129) • IDI-SK (133)

Запасные части

Обозначение
DCT 068-021-14B-M8 SR 34-508 M2.2X0.45 T-7/51 K DCM- 8
DCT 085-026-14B-M10 SR 34-508 M2.2X0.45 T-7/51 K DCM- 8
DCT 102-030-14B-M12 SR 34-508 M2.2X0.45 T-7/51 K DCM-10
DCT 120-035-16B-M14 SR 34-508 M2.2X0.45 T-7/51 K DCM-12
DCT 140-039-18B-M16 SR 34-508 M2.2X0.45 T-7/51 K DCM-14
DCT 175-042-20B-M20 SR 34-508 M2.2X0.45 T-7/51 K DCM-17
DCT 210-048-25B-M24 SR 34-508 M2.2X0.45 T-7/51 K DCM-21

AOMT-Зенкование

Пластины для зенкования

Обозначение L W1 S EPSR IC1008 Вязкие IC508 IC908 Твёрдые
AOMT 060204-45DT 5.66 4.50 1.96 45.5 • •
AOMT 060204-45HD (1) 5.66 4.50 1.96 45.5 •
AOMT 030204-N-45DT (2) 2.80 4.00 1.59 45.5 •
AOMT 030204-N-30DT (2) 4.00 4.00 1.59 30.5 •

• Скорость резания зависит от используемой сверлильной пластины

(1) Для низкоуглеродистой стали

(2) Применяется для специально разработанных инструментов

Инструменты см. на страницах: DCNT (M8-M24) (168) • DCT (M8-M24) (169)
