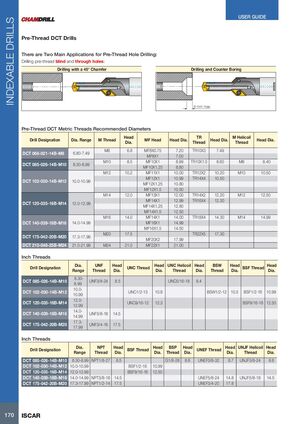

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
СВЕРЛА С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ПЛАСТИН
Сверла для вспомогательных отверстий DCT
Существуют два основных применения для сверления вспомогательных отверстий:
Сверление вспомогательных отверстий (слепых и сквозных):
Сверление с зенкованием на 45°
Сверление и растачивание
6 мм макс
Рекомендуемые диаметры вспомогательных отверстий DCT для метрической резьбы
| Обозначение сверла | Диапазон диаметров | Резьба M | Резьба MF | Резьба TR | Резьба спирального вкладыша M | ||||
|---|---|---|---|---|---|---|---|---|---|
| DCT 068-021-14B-M8 | 6.80-7.49 | M8 | 6.8 | MF8X0.75 | 7.20 | TR10X3 | 7.49 | ||
| MF8X1 | 7.00 | ||||||||
| DCT 085-026-14B-M10 | 8.30-8.99 | M10 | 8.5 | MF10X1 | 8.99 | TR10X1.5 | 8.60 | M8 | 8.40 |
| MF10X1.25 | 8.80 | ||||||||
| DCT 102-030-14B-M12 | 10.0-10.99 | M12 | 10.2 | MF11X1 | 10.00 | TR12X2 | 10.20 | M10 | 10.50 |
| MF12X1 | 10.99 | TR14X4 | 10.50 | ||||||
| MF12X1.25 | 10.80 | ||||||||
| MF12X1.5 | 10.50 | ||||||||
| DCT 120-035-16B-M14 | 12.0-12.99 | M14 | 12.0 | MF13X1 | 12.00 | TR14X2 | 12.20 | M12 | 12.50 |
| MF14X1 | 12.99 | TR16X4 | 12.30 | ||||||
| MF14X1.25 | 12.80 | ||||||||
| MF14X1.5 | 12.50 | ||||||||
| DCT 140-039-18B-M16 | 14.0-14.99 | M16 | 14.0 | MF14X1 | 14.00 | TR18X4 | 14.30 | M14 | 14.99 |
| MF16X1 | 14.99 | ||||||||
| MF16X1.5 | 14.50 | ||||||||
| DCT 175-042-20B-M20 | 17.3-17.99 | M20 | 17.5 | MF20X2 | 17.99 | TR22X5 | 17.30 | ||
| DCT 210-048-25B-M24 | 21.0-21.99 | M24 | 21.0 | MF22X1 | 21.00 | ||||
Дюймовая резьба
| Обозначение сверла | Диапазон диаметров | Резьба UNF | Резьба UNC | Резьба BSW | Резьба BSF | ||||
|---|---|---|---|---|---|---|---|---|---|
| DCT 085-026-14B-M10 | 8.30-8.99 | UNF3/8-24 | 8.5 | ||||||
| UNC5/16-18 | 8.4 | ||||||||
| DCT 102-030-14B-M12 | 10.0-10.99 | UNC1/2-13 | 10.8 | BSW1/2-12 | 10.5 | BSF1/2-16 | 10.99 | ||
| DCT 120-035-16B-M14 | 12.0-12.99 | UNC9/16-12 | 12.3 | BSF9/16-16 | 12.50 | ||||
| DCT 140-039-18B-M16 | 14.0-14.99 | UNF5/8-18 | 14.5 | ||||||
| DCT 175-042-20B-M20 | 17.3-17.99 | UNF3/4-16 | 17.5 | ||||||
Дюймовая резьба
| Обозначение сверла | Диапазон диаметров | Резьба NPT | Резьба BSP | Резьба UNEF | Резьба спирального вкладыша UNJF | ||||
|---|---|---|---|---|---|---|---|---|---|
| DCT 085-026-14B-M10 | 8.30-8.99 | NPT1/8-27 | 8.5 | G1/8-28 | 8.8 | UNEF3/8-32 | 8.7 | UNJF3/8-24 | 8.6 |
| DCT 102-030-14B-M12 | 10.0-10.99 | ||||||||
| BSF1/2-16 | 10.99 | ||||||||
| DCT 120-035-16B-M14 | 12.0-12.99 | ||||||||
| BSF9/16-16 | 12.50 | ||||||||
| DCT 140-039-18B-M16 | 14.0-14.99 | NPT3/8-18 | 14.5 | UNEF5/8-24 | 14.8 | UNJF5/8-18 | 14.5 | ||
| DCT 175-042-20B-M20 | 17.3-17.99 | NPT1/2-14 | 17.5 | UNEF3/4-20 | 17.8 | ||||
