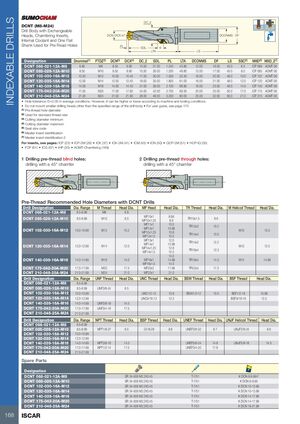

Инструменты для обработки отверстий Iscar 2026 - страница 170
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
СВЕРЛА С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ПЛАСТИН
DCNT (M8-M24)
Корпус сверла с взаимозаменяемыми головками, пластинами для зенкования, внутренней подачей охлаждающей жидкости и цилиндрическим хвостовиком, используется для сверления вспомогательных отверстий под нарезание резьбы.
| Обозначение | Dnominal(1) | FTDZ(2) | DCN(3) | DCX(4) | DC_2 | SDL | PL | LTA | DCONMS | DF | LS | SSC(5) | MIID(6) | MIID_2(7) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCNT 068-021-12A-M8 | 6.80 | M8 | 6.50 | 6.90 | 13.50 | 21.00 | 1.240 | 43.80 | 12.00 | 16.00 | 45.0 | 6.5 | ICP 068 | AOMT 06 |
| DCNT 085-026-12A-M10 | 8.50 | M10 | 8.50 | 8.90 | 15.50 | 26.00 | 1.200 | 48.80 | 12.00 | 17.00 | 45.0 | 8.0 | ICP 085 | AOMT 06 |
| DCNT 102-030-16A-M12 | 10.20 | M12 | 10.00 | 10.40 | 17.00 | 30.00 | 1.500 | 52.50 | 16.00 | 20.00 | 48.0 | 10.0 | ICP 102 | AOMT 06 |
| DCNT 120-035-16A-M14 | 12.00 | M14 | 12.00 | 12.40 | 19.00 | 35.00 | 1.800 | 61.00 | 16.00 | 21.00 | 48.0 | 12.0 | ICP 120 | AOMT 06 |
| DCNT 140-039-16A-M16 | 14.00 | M16 | 14.00 | 14.40 | 21.00 | 39.00 | 2.100 | 66.90 | 16.00 | 23.00 | 48.0 | 14.0 | ICP 140 | AOMT 06 |
| DCNT 175-042-20A-M20 | 17.50 | M20 | 17.00 | 17.90 | 24.00 | 42.00 | 2.700 | 69.30 | 20.00 | 25.00 | 50.0 | 17.0 | ICP 175 | AOMT 06 |
| DCNT 210-048-25A-M24 | 21.00 | M24 | 21.00 | 21.90 | 28.00 | 48.00 | 3.200 | 80.00 | 25.00 | 32.00 | 56.0 | 21.0 | ICP 210 | AOMT 06 |
• Допуск отверстия: D+0.05 при средних условиях. Однако он может быть выше или ниже в зависимости от условий на станке и инструментального оборудования
• Не устанавливайте сверлильные головки меньшего размера, чем указанный диапазон корпуса сверла • Руководство пользователя см. на странице 170
(1) Диаметр вспомогательного отверстия
(2) Используется для стандартного размера резьбы
(3) Минимальный режущий диаметр
(4) Максимальный режущий диаметр
(5) Код размера седла
(6) Идентификация основной пластины
(7) Идентификация основной пластины 2
Пластины см. на страницах: ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61) • ICG (67) • IHP (33) • AOMT-Зенкование (169)
1 Сверление вспомогательных отверстий (слепых): сверление с зенкованием на 45°
2 Сверление вспомогательных отверстий (сквозных): сверление с зенкованием на 45°
Рекомендуемые диаметры вспомогательных отверстий для сверл DCNT
| Обозначение сверла | Резьба M | Резьба MF | Резьба TR | Резьба спирального вкладыша M | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCNT 068-021-12A-M8 | 6.5-6.99 | M8 | 6.8 | MF10x1 | 8.99 | ||||||
| DCNT 085-026-12A-M10 | 8.5-8.99 | M10 | 8.5 | MF10x1.25 | 8.8 | TR10x1.5 | 8.6 | ||||
| MF11x1 | 10.0 | TR12x2 | 10.2 | ||||||||
| DCNT 102-030-16A-M12 | 10.0-10.99 | M12 | 10.2 | MF12x1 | 10.99 | M10 | 10.5 | ||||
| MF12x1.25 | 10.8 | TR14x4 | 10.5 | ||||||||
| MF12x1.5 | 10.5 | ||||||||||
| MF13x1 | 12.0 | TR14x2 | 12.2 | ||||||||
| DCNT 120-035-16A-M14 | 12.0-12.99 | M14 | 12.0 | MF14x1 | 12.99 | M12 | 12.5 | ||||
| MF14x1.25 | 12.8 | TR16x4 | 12.3 | ||||||||
| MF14x1.5 | 12.5 | 14.0 | |||||||||
| DCNT 140-039-16A-M16 | 14.0-14.99 | M16 | 14.0 | MF16x1 | 14.99 | TR18x4 | 14.3 | M14 | 14.99 | ||
| MF16x1.5 | 14.5 | ||||||||||
| DCNT 175-042-20A-M20 | 17.0-17.99 | M20 | 17.5 | MF20x2 | 17.99 | TR22x5 | 17.3 | ||||
| DCNT 210-048-25A-M24 | 21.0-21.99 | M24 | 21.0 | MF22x1 | 21.0 | ||||||
| Обозначение сверла | Резьба UNF | Резьба UNC | Резьба BSW | Резьба BSF | |||||
|---|---|---|---|---|---|---|---|---|---|
| DCNT 068-021-12A-M8 | 6.5-6.99 | ||||||||
| DCNT 085-026-12A-M10 | 8.5-8.99 | UNF3/8-24 | 8.5 | ||||||
| DCNT 102-030-16A-M12 | 10.0-10.99 | UNC1/2-13 | 10.8 | BSW1/2-12 | 10.5 | BSF1/2-16 | 10.99 | ||
| DCNT 120-035-16A-M14 | 12.0-12.99 | UNC9/16-12 | 12.3 | BSF9/16-16 | 12.5 | ||||
| DCNT 140-039-16A-M16 | 14.0-14.99 | UNF5/8-18 | 14.5 | ||||||
| DCNT 175-042-20A-M20 | 17.0-17.99 | UNF3/4-16 | 17.5 | ||||||
| DCNT 210-048-25A-M24 | 21.0-21.99 | ||||||||
| Обозначение сверла | Резьба NPT | Резьба BSP | Резьба UNEF | Резьба спирального вкладыша UNJF | |||||
|---|---|---|---|---|---|---|---|---|---|
| DCNT 068-021-12A-M8 | 6.5-6.99 | ||||||||
| DCNT 085-026-12A-M10 | 8.5-8.99 | NPT1/8-27 | 8.5 | G1/8-28 | 8.8 | UNEF3/8-32 | 8.7 | UNJF3/8-24 | 8.6 |
| DCNT 102-030-16A-M12 | 10.0-10.99 | ||||||||
| DCNT 120-035-16A-M14 | 12.0-12.99 | ||||||||
| DCNT 140-039-16A-M16 | 14.0-14.99 | NPT3/8-18 | 14.5 | UNEF5/8-24 | 14.8 | UNJF5/8-18 | 14.5 | ||
| DCNT 175-042-20A-M20 | 17.0-17.99 | NPT1/2-14 | 17.5 | UNEF3/4-20 | 17.8 | ||||
| DCNT 210-048-25A-M24 | 21.0-21.99 | ||||||||
Запасные части
| Обозначение | |||
|---|---|---|---|
| DCNT 068-021-12A-M8 | SR 34-508 M2.2X0.45 | T-7/51 | K DCN 6-9.99-Y |
| DCNT 085-026-12A-M10 | SR 34-508 M2.2X0.45 | T-7/51 | K DCN 6-9.99 |
| DCNT 102-030-16A-M12 | SR 34-508 M2.2X0.45 | T-7/51 | K DCN 10-13.99 |
| DCNT 120-035-16A-M14 | SR 34-508 M2.2X0.45 | T-7/51 | K DCN 10-13.99 |
| DCNT 140-039-16A-M16 | SR 34-508 M2.2X0.45 | T-7/51 | K DCN 14-17.99 |
| DCNT 175-042-20A-M20 | SR 34-508 M2.2X0.45 | T-7/51 | K DCN 14-17.99 |
| DCNT 210-048-25A-M24 | SR 34-508 M2.2X0.45 | T-7/51 | K DCN 18-21.99 |
