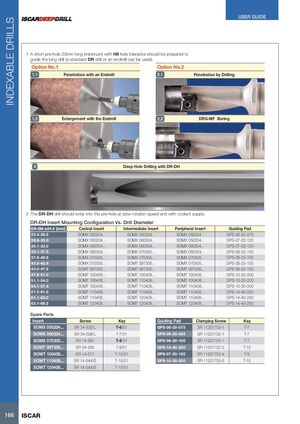

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СВЕРЛА С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ПЛАСТИН

1 Должно быть подготовлено короткое вспомогательное отверстие длиной 20 мм (минимум) с допуском отверстия H8 для направления длинного сверла (могут быть использованы стандартное сверло DR или концевая фреза).

Вариант 1

1.1 Рассверливание концевой фрезой

1.2 Увеличение отверстия концевой фрезой

Вариант 2

2.1 Рассверливание сверлением

2.2 Расточка с использованием DRG-MF

3 Глубокое сверление с помощью DR-DH

2 Сверло DR-DH должно входить во вспомогательное отверстие на медленной скорости вращения и с подачей охлаждающей жидкости.

Конфигурация установки пластин DR-DH в зависимости от диаметра сверла

DR-DH ø##.# [мм] Центральная пластина Промежуточная пластина Периферийная пластина Направляющая колодка
25.4-28.5 SOMX 050204… SOMX 050204… SOMX 050204… GPS-06-20-075
28.6-30.0 SOMX 050204… SOMX 060304… SOMX 050204… GPS-07-20-120
30.1-33.0 SOMX 060304… SOMX 060304… SOMX 060304… GPS-07-20-120
33.1-37.5 SOMX 060304… SOMX 070305… SOMX 060304… GPS-08-25-155
37.6-40.5 SOMX 070305… SOMX 070305… SOMX 070305… GPS-08-25-155
40.6-42.9 SOMX 070305… SOMT 09T306… SOMX 070305… GPS-08-25-155
43.0-47.5 SOMT 09T306… SOMT 09T306… SOMT 09T306… GPS-08-25-155
47.6-51.0 SOMT 100408… SOMT 100408… SOMT 100408… GPS-10-30-200
51.1-54.0 SOMT 100408… SOMT 110408… SOMT 100408… GPS-10-30-200
54.1-57.4 SOMT 100408… SOMT 110408… SOMT 110408… GPS-10-30-200
57.5-61.0 SOMT 110408… SOMT 110408… SOMT 110408… GPS-14-40-250
61.1-63.0 SOMT 110408… SOMT 120408… SOMT 110408… GPS-14-40-250
63.1-69.5 SOMT 120408… SOMT 120408… SOMT 120408… GPS-14-40-250

Запасные части

Пластина Винт Ключ Направляющая колодка Зажимной винт Ключ
SOMX 050204... SR 34-533/L T-6/51 GPS-06-20-075 SR 11201753-1 T-7
SOMX 060304... SR 34-508/L T-7/51 GPS-06-20-085 SR 11201753-1 T-7
SOMX 070305... SR 14-560 T-8/51 GPS-06-20-100 SR 11201753-1 T-7
SOMT 09T306... SR 34-506 T-9/51 GPS-14-40-250 SR 11201752-2 T-15
SOMT 100408... SR 14-571 T-10/51 GPS-07-20-120 SR 11201753-4 T-9
SOMT 110408... SR 14-544/S T-15/51 GPS-10-30-200 SR 11201753-6 T-15
SOMT 120408... SR 14-544/S T-15/51
