Инструкция пользователя

Сверла с индексируемыми пластинами

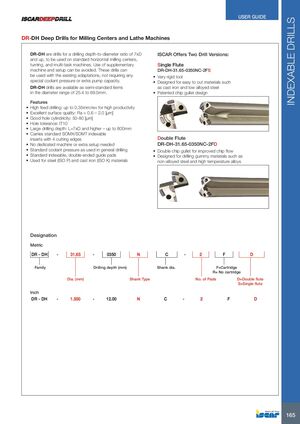

DR-DH Глубокие сверла для фрезерных станков и токарных машин

Сверла DR-DH предназначены для глубокого сверления с соотношением глубины отверстия к диаметру 7xD и больше на стандартных горизонтальных фрезерных станках, токарных и многофункциональных машинах. Использование дополнительного оборудования и переналадки можно избежать. Эти сверла могут использоваться с существующими адаптерами без необходимости в специальном давлении подачи СОЖ или дополнительной производительности насоса. Сверла DR-DH доступны как полустандартные изделия в диапазоне диаметров от 25.4 до 69.5 мм.

Особенности

  • Высокопроизводительное сверление: подача до 0.35 мм/об для повышения производительности.
  • Отличное качество поверхности: Ra = 0.6–2.0 [µм].
  • Хорошая цилиндричность отверстия: 50–80 [µм].
  • Допуск отверстия: IT10.
  • Большая глубина сверления: L=7xD и больше – до 800 мм.
  • Используются стандартные индексируемые пластины SOMX/SOMT с 4 режущими кромками.
  • Не требуются специальные станки или дополнительная переналадка.
  • Стандартное давление подачи СОЖ, используемое при общем сверлении.
  • Стандартные индексируемые направляющие колодки с двумя концами.
  • Предназначены для стали (ISO P) и чугуна (ISO K).

ISCAR предлагает две версии сверла:

Однофлютовые

DR-DH-31.65-0350NC-2FS

  • Очень жесткий инструмент.
  • Предназначены для легко обрабатываемых материалов, таких как чугун и низколегированная сталь.
  • Запатентованная конструкция канала для стружки.

Двухфлютовые

DR-DH-31.65-0350NC-2FD

  • Двойной канал для стружки для улучшенного потока стружки.
  • Предназначены для обработки вязких материалов, таких как неуглеродистая сталь и высокотемпературные сплавы.

Обозначение

Метрическая система

DR - DH – 31.65 – 0350 – N – C – 2 – F – D

  • Семейство: DR – DH
  • Диаметр (мм): 31.65
  • Глубина сверления (мм): 0350
  • Тип хвостовика: N
  • Тип хвостовика: C
  • Кол-во колодок: 2
  • F = Корзина
  • R = Без корзины
  • D = Двойной флют
  • S = Однофлютовый

Дюймовая система

DR - DH – 1.500 – 12.00 – N – C – 2 – F – D
