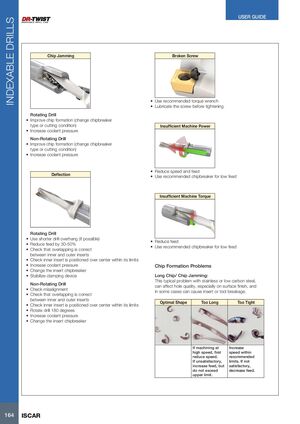

Инструменты для обработки отверстий Iscar 2026 - страница 166

Инструкция пользователя

Сверла с индексируемыми пластинами

Диагностика неисправностей

Заклинивание стружки

Вращающееся сверло:

• Улучшите формирование стружки (измените тип скребка или условие резания).
• Увеличьте давление СОЖ.

Неподвижное сверло:

• Улучшите формирование стружки (измените тип скребка или условие резания).
• Увеличьте давление СОЖ.

Прогиб

Вращающееся сверло:

• Используйте более короткий вылет сверла (если возможно).
• Уменьшите подачу на 30–50%.
• Проверьте правильность перекрытия между внутренней и внешней пластинами.
• Проверьте внутреннюю пластину над центром в пределах своих лимитов.
• Увеличьте давление СОЖ.
• Измените скребок пластины.
• Стабилизируйте устройство зажима.

Неподвижное сверло:

• Проверьте смещение центра.
• Проверьте правильность перекрытия между внутренней и внешней пластинами.
• Проверьте внутреннюю пластину над центром в пределах своих лимитов.
• Поверните сверло на 180 градусов.
• Увеличьте давление СОЖ.
• Измените скребок пластины.

Сломанный винт

Решения:

• Используйте рекомендуемый динамометрический ключ.
• Смажьте винт перед затягиванием.

Недостаточная мощность станка

Решения:

• Уменьшите скорость и подачу.
• Используйте рекомендуемый скребок для низкой подачи.

Недостаточный крутящий момент станка

Решения:

• Уменьшите подачу.
• Используйте рекомендуемый скребок для низкой подачи.

Проблемы с формированием стружки

Длинная стружка / Заклинивание стружки:

Эта типичная проблема с нержавеющей сталью или низкоуглеродистой сталью может повлиять на качество отверстия, особенно на шероховатость поверхности, и в некоторых случаях может привести к поломке пластины или инструмента.

Оптимальная форма: Если обработка ведется на высокой скорости, сначала уменьшьте скорость. Если результат неудовлетворителен, увеличьте подачу, но не превышайте верхний предел.

Слишком длинная: Увеличьте скорость в пределах рекомендуемых лимитов. Если результат неудовлетворителен, уменьшьте подачу.

Слишком плотная: (процедура как для слишком длинной)
