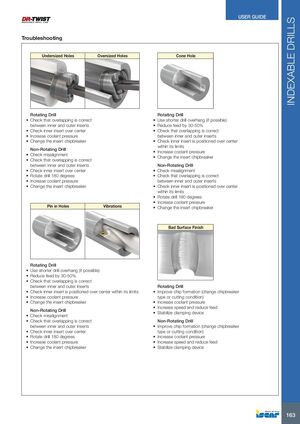

Инструменты для обработки отверстий Iscar 2026 - страница 165

Инструкция пользователя

Сверла с индексируемыми пластинами

Диагностика неисправностей

Недостаточный размер отверстия

Вращающееся сверло:

• Проверьте правильность перекрытия между внутренней и внешней пластинами.
• Проверьте внутреннюю пластину над центром.
• Увеличьте давление СОЖ.
• Измените скребок пластины.

Неподвижное сверло:

• Проверьте смещение центра.
• Проверьте правильность перекрытия между внутренней и внешней пластинами.
• Проверьте внутреннюю пластину над центром.
• Поверните сверло на 180 градусов.
• Увеличьте давление СОЖ.
• Измените скребок пластины.

Чрезмерный размер отверстия

Вращающееся сверло:

• Используйте более короткий вылет сверла (если возможно).
• Уменьшите подачу на 30–50%.
• Проверьте правильность перекрытия между внутренней и внешней пластинами.
• Проверьте, что внутренняя пластина расположена над центром в пределах своих лимитов.
• Увеличьте давление СОЖ.
• Измените скребок пластины.

Неподвижное сверло:

• Проверьте смещение центра.
• Проверьте правильность перекрытия между внутренней и внешней пластинами.
• Проверьте внутреннюю пластину над центром в пределах её лимитов.
• Поверните сверло на 180 градусов.
• Увеличьте давление СОЖ.
• Измените скребок пластины.

Коническое отверстие

Вращающееся сверло:

• Используйте более короткий вылет сверла (если возможно).
• Уменьшите подачу на 30–50%.
• Проверьте правильность перекрытия между внутренней и внешней пластинами.
• Проверьте внутреннюю пластину над центром в пределах своих лимитов.
• Увеличьте давление СОЖ.
• Измените скребок пластины.
• Стабилизируйте устройство зажима.

Неподвижное сверло:

• Проверьте смещение центра.
• Проверьте правильность перекрытия между внутренней и внешней пластинами.
• Проверьте внутреннюю пластину над центром в пределах своих лимитов.
• Поверните сверло на 180 градусов.
• Увеличьте давление СОЖ.
• Измените скребок пластины.

Штифт в отверстиях

Вращающееся сверло:

• Используйте более короткий вылет сверла (если возможно).
• Уменьшите подачу на 30–50%.
• Проверьте правильность перекрытия между внутренней и внешней пластинами.
• Проверьте внутреннюю пластину над центром в пределах своих лимитов.
• Увеличьте давление СОЖ.
• Измените скребок пластины.

Неподвижное сверло:

• Проверьте смещение центра.
• Проверьте правильность перекрытия между внутренней и внешней пластинами.
• Проверьте внутреннюю пластину над центром.
• Поверните сверло на 180 градусов.
• Увеличьте давление СОЖ.
• Измените скребок пластины.

Вибрации

Решения:

• Стабилизируйте устройство зажима.

Плохое качество поверхности

Вращающееся сверло:

• Улучшите формирование стружки (измените тип скребка или условие резания).
• Увеличьте давление СОЖ.
• Увеличьте скорость и уменьшите подачу.
• Стабилизируйте устройство зажима.

Неподвижное сверло:

• Улучшите формирование стружки (измените тип скребка или условие резания).
• Увеличьте давление СОЖ.
• Увеличьте скорость и уменьшите подачу.
• Стабилизируйте устройство зажима.
