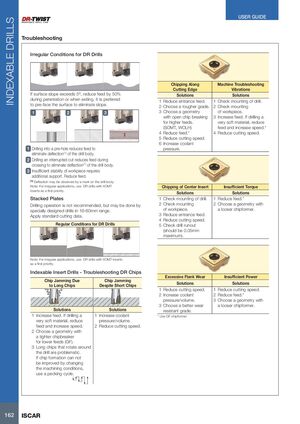

Инструменты для обработки отверстий Iscar 2026 - страница 164

Инструкция пользователя

Сверла с индексируемыми пластинами

Диагностика неисправностей

Нерегулярные условия обработки для сверл DR

Если угол наклона поверхности превышает 5°, уменьшите подачу на 50% при входе или при выходе. Предпочтительно произвести предварительное торцевое фрезерование поверхности для устранения наклона.

1. Сверление в предварительное отверстие уменьшает подачу для исключения прогиба корпуса сверла.
2. Сверление прерывистого разреза уменьшает подачу при пересечении для исключения прогиба корпуса сверла.
3. Недостаточная стабильность детали требует дополнительной поддержки. Уменьшите подачу.
(1) Прогиб можно обнаружить по отметине на корпусе сверла.

Примечание: для нерегулярных операций используйте сверла DR с пластинами XOMT в качестве приоритета.

Разреженные пластины (штабелированные пластины)

Операция сверления не рекомендуется, но может быть выполнена на специально разработанных сверлах в диапазоне 16–60 мм. Применяйте стандартные параметры резания.

Стандартные условия для сверл DR

Примечание: для нерегулярных операций используйте сверла DR с пластинами XOMT в качестве приоритета.

Сверла с индексируемыми пластинами — диагностика неисправностей стружки DR

Заклинивание стружки из-за длинной стружки

Решения:

1. Увеличьте подачу. При сверлении очень мягкого материала уменьшьте подачу и увеличьте скорость.
2. Выберите геометрию со стиснутым скребком для низких подач (GF).
3. Длинная стружка, вращающаяся вокруг сверла, проблематична. Если формирование стружки не может быть улучшено путем изменения условий обработки, используйте цикл пиления.

Заклинивание стружки несмотря на короткую стружку

Решения:

1. Увеличьте давление/объем подачи СОЖ.
2. Уменьшите скорость резания.

Чрезмерный износ фланга

Решения:

1. Уменьшите скорость резания.
2. Увеличьте давление/объем подачи СОЖ.
3. Выберите лучшую марку, стойкую к износу.

Недостаточная мощность

Решения:

1. Уменьшите скорость резания.
2. Уменьшите подачу.
3. Выберите геометрию со слабым скребком (GF).

Сколы вдоль режущей кромки

Решения:

1. Уменьшите подачу на входе.
2. Выберите более вязкую марку.
3. Выберите геометрию с открытым скребком для высоких подач (SOMT, WOLH).
4. Уменьшите подачу.
5. Уменьшите скорость резания.
6. Увеличьте давление СОЖ.

Вибрации (неисправности станка)

Решения:

1. Проверьте крепление сверла.
2. Проверьте крепление детали.
3. Увеличьте подачу. При сверлении очень мягкого материала уменьшьте подачу и увеличьте скорость.
4. Уменьшите скорость резания.

Сколы центральной пластины

Решения:

1. Проверьте крепление сверла.
2. Проверьте крепление детали.
3. Уменьшите подачу на входе.
4. Уменьшите скорость резания.
5. Проверьте биение сверла (максимум 0.05 мм).

Недостаточный крутящий момент

Решения:

1. Уменьшите подачу.
2. Выберите геометрию со свободным скребком.
