Инструкция пользователя
Сверла с индексируемыми пластинами

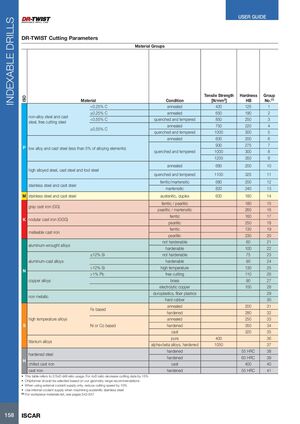

Параметры резания DR-TWIST
Группы материалов
| ISO | Материал | Состояние | Прочность на разрыв [N/мм²] | Твердость HB | Номер группы(1) |
|---|---|---|---|---|---|
| P | Конструкционная и свободнорезающаяся сталь Содержание углерода <0.25% | Отожженная | 420 | 125 | 1 |
| Содержание углерода ≥0.25% | Отожженная | 650 | 190 | 2 | |
| Содержание углерода <0.55% | Закаленная и отпущенная | 850 | 250 | 3 | |
| Содержание углерода ≥0.55% | Отожженная | 750 | 220 | 4 | |
| Закаленная и отпущенная | 1000 | 300 | 5 | ||
| P | Низколегированная и чугунная сталь (менее 5% легирующих элементов) Отожженная | 600 | 200 | 6 | |
| 930 | 275 | 7 | |||
| Закаленная и отпущенная | 1000 | 300 | 8 | ||
| Высоколегированная сталь, чугунная сталь и инструментальная сталь Отожженная | 1200 | 350 | 9 | ||
| M | Нержавеющая сталь и чугунная сталь Отожженная | 680 | 200 | 10 | |
| Закаленная и отпущенная | 1100 | 325 | 11 | ||
| M | Ферритная/мартенситная | 680 | 200 | 12 | |
| Мартенситная | 820 | 240 | 13 | ||
| M | Нержавеющая сталь и чугунная сталь Аустенитная, дуплексная | 600 | 180 | 14 | |
| K | Серый чугун (GG) Ферритный/перлитный | 180 | 15 | ||
| Перлитный/мартенситный | 260 | 16 | |||
| Ковкий чугун Ферритный | 160 | 17 | |||
| Перлитный | 250 | 18 | |||
| K | Ковкий чугун Ферритный | 130 | 19 | ||
| Перлитный | 230 | 20 | |||
| N | Алюминиевые кованые сплавы Не закаляемые | 60 | 21 | ||
| Закаляемые | 100 | 22 | |||
| Алюминиевые литые сплавы ≤12% Si — Не закаляемые | 75 | 23 | |||
| Закаляемые | 90 | 24 | |||
| N | Алюминиевые литые сплавы >12% Si — Высокотемпературные | 130 | 25 | ||
| Медные сплавы >1% Pb — Свободнорезающие | 110 | 26 | |||
| Медные сплавы Латунь | 90 | 27 | |||
| Электролитическая медь | 100 | 28 | |||
| N | Неметаллические Дуропласты, волокнистые пластики | 29 | |||
| Твердая резина | 30 | ||||
| S | Высокотемпературные сплавы на основе Fe Отожженные | 200 | 31 | ||
| Закаленные | 280 | 32 | |||
| Высокотемпературные сплавы на основе Ni или Co Отожженные | 250 | 33 | |||
| Закаленные | 350 | 34 | |||
| S | Высокотемпературные сплавы на основе Ni или Co Литые | 320 | 35 | ||
| Титановые сплавы Чистый | 400 | 36 | |||
| Альфа+бета сплавы, закаленные | 1050 | 37 | |||
| H | Закаленная сталь Закаленная | 55 HRC | 38 | ||
| Закаленная | 60 HRC | 39 | |||
| Закаленный чугун Литой | 400 | 40 | |||
| Чугун Закаленный | 55 HRC | 41 |
- Данная таблица соответствует использованию сверла с соотношением 2/3xD. При соотношении 4xD параметры резания уменьшите на 15%.
- Скребок выбирается на основе наших рекомендаций по диапазону геометрии.
- При использовании только внешней подачи СОЖ уменьшите скорость резания на 10%.
- Используйте внутреннюю подачу СОЖ при обработке аустенитной нержавеющей стали.
- (1) Для списка материалов заготовок см. страницы 542–637
