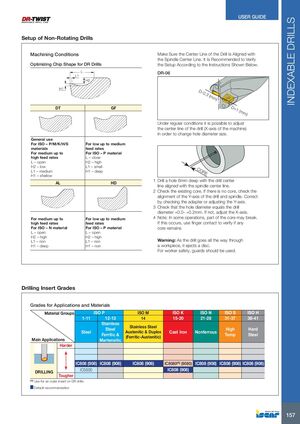

Инструкция пользователя

Сверла с индексируемыми пластинами

Установка неподвижных сверл

Условия обработки

Оптимизация формы стружки для сверл DR

Общего назначения
Для материалов ISO P/M/K/H/S — L открытая, H2 низкая, L1 средняя, H1 поверхностное
Для скоростей подачи от низких до средних — L открытая, H2 низкая, L1 средняя, H1 поверхностное

Для AL
Для скоростей подачи от средних до высоких — L открытая, H2 высокая, L1 нет, H1 глубокое
Для материала ISO P при скоростях подачи от низких до средних — L близкая, H2 высокая, L1 маленькая, H1 глубокое

Для HD
Для материала ISO N при скоростях подачи от средних до высоких — L открытая, H2 высокая, L1 не, H1 глубокое
Для материала ISO P при скоростях подачи от низких до средних — L открытая, H2 высокая, L1 не, H1 не

Убедитесь, что центральная линия сверла совмещена с центральной линией шпинделя

Рекомендуется проверить установку согласно приведенным ниже инструкциям.

DR-06

При обычных условиях возможно регулировать центральную линию сверла (ось X станка) для изменения размера диаметра отверстия.

Допуск: D -0.3 мм, D + 1 мм

1. Просверлите отверстие глубиной 6 мм с центральной линией сверла, совмещенной с центральной линией шпинделя.
2. Проверьте наличие керна. Если керна нет, проверьте совмещение оси Y сверла и шпинделя. Исправьте, проверив адаптер или отрегулировав ось Y.
3. Проверьте, что диаметр отверстия равен диаметру сверла +0.0–+0.2 мм. Если нет, отрегулируйте ось X.
4. Примечание: в некоторых операциях часть керна может сломаться. Если это произойдет, используйте контакт пальцем, чтобы проверить, остался ли керн.

Предупреждение: когда сверло проходит полностью через деталь, оно выбрасывает диск. Для безопасности рабочих следует использовать защитные кожухи.

Марки пластин для сверления

(1) Используется для внешней пластины на сверлах DR
