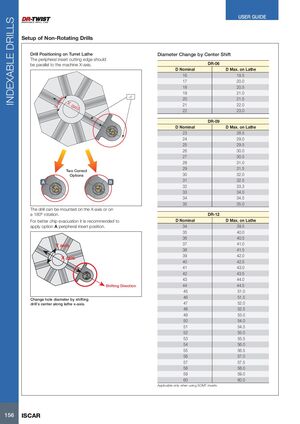

Сверла с индексируемыми пластинами
Установка неподвижных сверл
Позиционирование сверла на токарно-револверном станке
Периферийная режущая кромка пластины должна быть параллельна оси X станка.
Изменение диаметра путем смещения центра
| Модель | Номинальный диаметр | Максимальный диаметр на станке |
|---|---|---|
| DR-06 | 16 | 19.5 |
| 17 | 20.0 | |
| 18 | 20.5 | |
| 19 | 21.0 | |
| 20 | 21.5 | |
| 21 | 22.0 | |
| 22 | 23.0 | |
| DR-09 | 23 | 28.5 |
| 24 | 29.0 | |
| 25 | 29.5 | |
| 26 | 30.0 | |
| 27 | 30.5 | |
| 28 | 31.0 | |
| 29 | 31.5 | |
| 30 | 32.0 | |
| 31 | 32.5 | |
| 32 | 33.3 | |
| 33 | 34.0 | |
| 34 | 34.5 | |
| 35 | 35.0 | |
| DR-12 | 34 | 39.5 |
| 35 | 40.0 | |
| 36 | 40.5 | |
| 37 | 41.0 | |
| 38 | 41.5 | |
| 39 | 42.0 | |
| 40 | 42.5 | |
| 41 | 43.0 | |
| 42 | 43.5 | |
| 43 | 44.0 | |
| 44 | 44.5 | |
| 45 | 51.0 | |
| 46 | 51.5 | |
| 47 | 52.0 | |
| 48 | 52.5 | |
| 49 | 53.0 | |
| 50 | 54.0 | |
| 51 | 54.5 | |
| 52 | 55.0 | |
| 53 | 55.5 | |
| 54 | 56.0 | |
| 55 | 56.5 | |
| 56 | 57.0 | |
| 57 | 57.5 | |
| 58 | 58.0 | |
| 59 | 59.0 | |
| 60 | 60.0 |
Сверло может быть установлено на оси X или с разворотом на 180°. Для лучшего отвода стружки рекомендуется применять вариант A с периферийным положением пластины.
Изменение диаметра отверстия путем смещения центра сверла вдоль оси X станка.
Применимо только при использовании пластин SOMT
