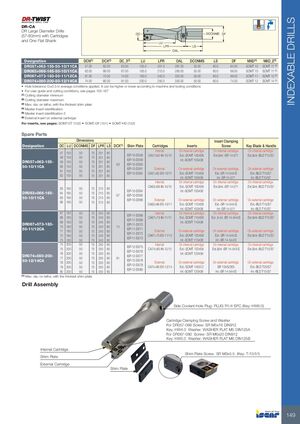

Инструменты для обработки отверстий Iscar 2026 - страница 151

Предыдущая страница Следующая страница

Навигация

Сверла с индексируемыми пластинами

DR-CA

Сверла большого диаметра (57–80 мм) с кассетами и плоской державкой

ОбозначениеDCN(1)DCX(2)DC_3(3)LULPROALDCONMSLSDFMIID(4)MIID_2(5)
DR057>062-155-50-10/11CA57.0062.0063.00155.0201.0281.0050.0080.064.00SOMT 10SOMT 11 (6)
DR063>066-165-50-10/11CA63.0066.0067.00165.0215.0295.0050.0080.069.00SOMT 10SOMT 11 (6)
DR067>073-183-50-11/12CA67.0073.0074.00183.0240.0320.0050.0080.069.00SOMT 11SOMT 12 (6)
DR074>080-200-50-12/14CA74.0080.0081.00200.0250.0330.0050.0080.074.00SOMT 12SOMT 14 (6)
  • Допуск отверстия: D±0,5 в средних условиях. Может быть больше или меньше в зависимости от состояния станка и инструмента.
  • Справочник пользователя и условия резания см. на стр. 155–167

(1) Минимальный диаметр резания

(2) Максимальный диаметр резания

(3) Макс. диаметр на станке с наиболее толстой прокладкой

(4) Идентификация основной пластины

(5) Идентификация основной пластины 2

(6) Внешняя пластина на внешней кассете

Пластины см. на стр.: SOMT-DT (152) • SOMT-GF (151) • SOMT-HD (152)

Запасные части

DR057>062-155-50-10/11CA

DCLUDCONMSDFLPRLSDCX(1)Прокладка
5715550752018063ISP-10-D058
58155507520180ISP-10-D059
59155507520180ISP-10-D060
60155507520180ISP-10-D061
61155507520180ISP-10-D062
62155507520180ISP-10-D062

Внутренняя кассета: CA57>62-IN-10/10

  • На внутренней кассете: Внеш. пластина: SOMT 100408; Внутр. пластина: SOMT 100408
  • На внутренней кассете (винты и ключи): Внеш.&Внутр.: SR 14-571
  • На внутренней кассете (лезвие ключа и ручка): Внеш.&Внутр.: BLD T10/S7

Внешняя кассета: CA57>62-EX-10/11

  • На внешней кассете: Внеш. пластина: SOMT 110408; Внутр. пластина: SOMT 100408
  • На внешней кассете (винты и ключи): Внеш.: SR 14-544/S; Внутр.: SR 14-571
  • На внешней кассете (лезвие ключа и ручка): Внеш.: BLD T15/S7; Внутр.: BLD T10/S7

DR063>066-165-50-10/11CA

DCLUDCONMSDFLPRLSDCX(1)Прокладка
6316550752158067ISP-10-D064
64165507521580ISP-10-D065
65165507521580ISP-10-D066
66165507521580ISP-10-D066

Внутренняя кассета: CA63>66-IN-10/10

  • На внутренней кассете: Внеш. пластина: SOMT 100408; Внутр. пластина: SOMT 100408
  • На внутренней кассете (винты и ключи): Внеш.&Внутр.: SR 14-571
  • На внутренней кассете (лезвие ключа и ручка): Внеш.&Внутр.: BLD T10/S7

Внешняя кассета: CA63>66-EX-10/11

  • На внешней кассете: Внеш. пластина: SOMT 110408; Внутр. пластина: SOMT 100408
  • На внешней кассете (винты и ключи): Внеш.: SR 14-544/S; Внутр.: SR 14-571
  • На внешней кассете (лезвие ключа и ручка): Внеш.: BLD T15/S7; Внутр.: BLD T10/S7

DR067>073-183-50-11/12CA

DCLUDCONMSDFLPRLSDCX(1)Прокладка
6718350752408074ISP-11-D068
68183507524080ISP-11-D069
69183507524080ISP-11-D070
70183507524080ISP-11-D070
71183507524080ISP-11-D071
72183507524080ISP-11-D072
73183507524080ISP-11-D073

Внутренняя кассета: CA67>73-IN-11/11

  • На внутренней кассете: Внеш. пластина: SOMT 110408; Внутр. пластина: SOMT 110408
  • На внутренней кассете (винты и ключи): Внеш.&Внутр.: SR 14-544/S
  • На внутренней кассете (лезвие ключа и ручка): Внеш.&Внутр.: BLD T15/S7

Внешняя кассета: CA67>73-EX-11/12

  • На внешней кассете: Внеш. пластина: SOMT 120408; Внутр. пластина: SOMT 110408
  • На внешней кассете (винты и ключи): Внеш.: SR 14-544/S; Внутр.: SR 14-544/S
  • На внешней кассете (лезвие ключа и ручка): Внеш.&Внутр.: BLD T15/S7

DR074>080-200-50-12/14CA

DCLUDCONMSDFLPRLSDCX(1)Прокладка
7420050752508081ISP-12-D075
75200507525080ISP-12-D076
76200507525080ISP-12-D077
77200507525080ISP-12-D077
78200507525080ISP-12-D078
79200507525080ISP-12-D079
80200507525080ISP-12-D080

Внутренняя кассета: CA74>80-IN-12/12

  • На внутренней кассете: Внеш. пластина: SOMT 120408; Внутр. пластина: SOMT 120408
  • На внутренней кассете (винты и ключи): Внеш.&Внутр.: SR 14-544/S
  • На внутренней кассете (лезвие ключа и ручка): Внеш.&Внутр.: BLD T15/S7

Внешняя кассета: CA74>80-EX-12/14

  • На внешней кассете: Внеш. пластина: SOMT 140512; Внутр. пластина: SOMT 120408
  • На внешней кассете (винты и ключи): SR 10402265
  • На внешней кассете (лезвие ключа и ручка): Внеш.: BLD T20/S7; Внутр.: BLD T15/S7

(1) Макс. диаметр на станке с наиболее толстой прокладкой

Сборка инструмента

Штепсель отверстия охлаждения в боковой стенке: PLUG R1/4 SPC (Ключ: HW6.0)

Винт и шайба крепления кассеты

Для DR057–066: винт SR M5x16 DIN912; ключ HW4.0; шайба WASHER FLAT M5 DIN125A

Для DR067–080: винт SR M6x20 DIN912; ключ HW5.0; шайба WASHER FLAT M6 DIN125B

Винт прокладки: SR M3x5.5 (Ключ: T-10/51)

Компоненты:

  • Внутренняя кассета
  • Прокладка
  • Внешняя кассета
