Сверла с индексируемыми пластинами

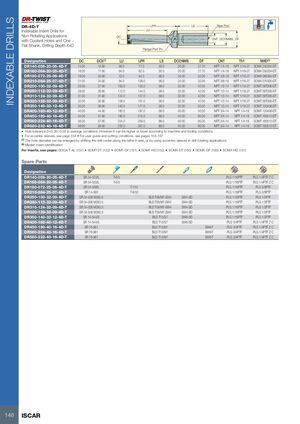

DR-4D-T
Сверла с индексируемыми пластинами для неподвижных приложений с каналами охлаждения и плоской державкой, глубина сверления 4xD
| Обозначение | DC | DCX(1) | LU | LPR | LS | DCONMS | DF | CNT | Th1 | MIID(2) |
|---|---|---|---|---|---|---|---|---|---|---|
| DR140-056-20-05-4D-T | 14.00 | 15.90 | 56.0 | 77.0 | 50.0 | 20.00 | 27.70 | NPT 1/4-18 | NPT 1/16-27 | SOMX 050204-DT |
| DR160-064-20-05-4D-T | 16.00 | 17.90 | 64.0 | 82.0 | 50.0 | 20.00 | 27.70 | NPT 1/4-18 | NPT 1/16-27 | SOMX 050204-DT |
| DR180-072-25-06-4D-T | 18.00 | 20.90 | 72.0 | 94.0 | 56.0 | 25.00 | 32.00 | NPT 3/8-18 | NPT 1/16-27 | SOMX 060304-DT |
| DR210-084-25-07-4D-T | 21.00 | 24.90 | 84.0 | 109.0 | 56.0 | 25.00 | 32.00 | NPT 3/8-18 | NPT 1/16-27 | SOMX 070305-DT |
| DR250-100-32-09-4D-T | 25.00 | 27.90 | 100.0 | 133.0 | 58.0 | 32.00 | 42.00 | NPT 1/2-14 | NPT 1/16-27 | SOMT 09T306-DT |
| DR280-112-32-09-4D-T | 28.00 | 30.90 | 112.0 | 144.0 | 58.0 | 32.00 | 42.00 | NPT 1/2-14 | NPT 1/16-27 | SOMT 09T306-DT |
| DR310-124-32-09-4D-T | 31.00 | 31.90 | 124.0 | 157.0 | 58.0 | 32.00 | 42.00 | NPT 1/2-14 | NPT 1/16-27 | SOMT 09T306-DT |
| DR320-128-32-09-4D-T | 32.00 | 32.90 | 128.0 | 161.0 | 58.0 | 32.00 | 42.00 | NPT 1/2-14 | NPT 1/16-27 | SOMT 09T306-DT |
| DR350-140-32-12-4D-T | 35.00 | 39.90 | 140.0 | 177.0 | 58.0 | 32.00 | 50.00 | NPT 1/2-14 | NPT 1/16-27 | SOMT 120408-DT |
| DR400-160-40-12-4D-T | 40.00 | 44.90 | 160.0 | 197.0 | 68.0 | 40.00 | 50.00 | NPT 3/4-14 | NPT 1/4-18 | SOMT 120408-DT |
| DR450-180-40-16-4D-T | 45.00 | 51.90 | 180.0 | 215.0 | 68.0 | 40.00 | 60.00 | NPT 3/4-14 | NPT 1/4-18 | SOMT 160512-DT |
| DR560-224-40-16-4D-T | 56.00 | 57.90 | 224.0 | 259.0 | 68.0 | 40.00 | 60.00 | NPT 3/4-14 | NPT 1/4-18 | SOMT 160512-DT |
| DR580-232-40-16-4D-T | 58.00 | 58.90 | 232.0 | 267.0 | 68.0 | 40.00 | 60.00 | NPT 3/4-14 | NPT 1/4-18 | SOMT 160512-DT |
- Допуск отверстия D+0,35/-0,05 в средних условиях. Однако может быть больше или меньше в зависимости от состояния станка и инструмента.
- Для эксцентриковых втулок см. стр. 154
- Справочник пользователя и условия резания см. на стр. 155–167
(1) Диаметр отверстия можно увеличить, сместив центр сверла вдоль оси X станка или используя эксцентриковые втулки при работе вращающегося инструмента
(2) Идентификация основной пластины
Пластины см. на стр.: SOGX/T-AL (151) • SOMT-DT (152) • SOMT-GF (151) • SOMT-HD (152) • SOMX-DT (150) • SOMX-GF (150) • SOMX-HD (151)
Запасные части
| Обозначение | Держатель пластины | Сменная пластина | Штепсель (тыловой порт) | Штепсель (передний порт) |
|---|---|---|---|---|
| DR140-056-20-05-4D-T | SR 34-533/L | T-6/5 | PLG 1/16PTF | PLG 1/4PTF Z C |
| DR160-064-20-05-4D-T | SR 34-533/L | T-6/5 | PLG 1/16PTF | PLG 1/4PTF Z C |
| DR180-072-25-06-4D-T | SR 34-508/L | T-7/51 | PLG 1/16PTF | PLG 3/8PTF |
| DR210-084-25-07-4D-T | SR 14-560 | T-8/53 | PLG 1/16PTF | PLG 3/8PTF |
| DR250-100-32-09-4D-T | SR 34-506 M3X0.5 | BLD T09/M7-SW4 / SW4-SD | PLG 1/16PTF | PLG 1/2PTF |
| DR280-112-32-09-4D-T | SR 34-506 M3X0.5 | BLD T09/M7-SW4 / SW4-SD | PLG 1/16PTF | PLG 1/2PTF |
| DR310-124-32-09-4D-T | SR 34-506 M3X0.5 | BLD T09/M7-SW4 / SW4-SD | PLG 1/16PTF | PLG 1/2PTF |
| DR320-128-32-09-4D-T | SR 34-506 M3X0.5 | BLD T09/M7-SW4 / SW4-SD | PLG 1/16PTF | PLG 1/2PTF |
| DR350-140-32-12-4D-T | SR 14-544/S | BLD T15/S7 / SW6-SD | PLG 1/16PTF | PLG 1/2PTF |
| DR400-160-40-12-4D-T | SR 14-544/S | BLD T15/S7 / SW6-SD | PLG 3/4PTF | PLG 1/4PTF Z C |
| DR450-180-40-16-4D-T | SR 76-961 | BLD T15/M7 / SW6-T | PLG 3/4PTF | PLG 1/4PTF Z C |
| DR560-224-40-16-4D-T | SR 76-961 | BLD T15/M7 / SW6-T | PLG 3/4PTF | PLG 1/4PTF Z C |
| DR580-232-40-16-4D-T | SR 76-961 | BLD T15/M7 / SW6-T | PLG 3/4PTF | PLG 1/4PTF Z C |
