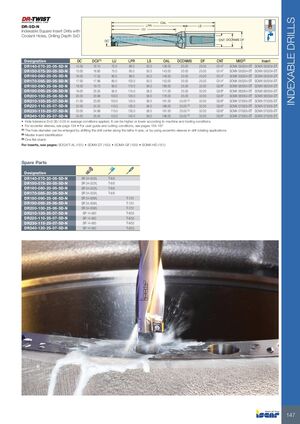

Сверла с индексируемыми пластинами
DR-5D-N
Сверла с квадратной индексируемой пластиной и каналами охлаждения, глубина сверления 5xD
| Обозначение | DC | DCX(1) | LU | LPR | LS | OAL | DCONMS | DF | CNT | MIID(2) | Пластина |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DR140-070-20-05-5D-N | 14.00 | 16.10 | 70.0 | 88.0 | 50.0 | 138.00 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT | SOMX 050204-DT |
| DR150-075-20-05-5D-N | 15.00 | 16.80 | 75.0 | 93.0 | 50.0 | 143.00 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT | SOMX 050204-DT |
| DR160-080-20-05-5D-N | 16.00 | 17.35 | 80.0 | 98.0 | 50.0 | 148.00 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT | SOMX 050204-DT |
| DR170-085-20-05-5D-N | 17.00 | 17.98 | 85.0 | 103.0 | 50.0 | 153.00 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT | SOMX 050204-DT |
| DR180-090-25-06-5D-N | 18.00 | 19.73 | 90.0 | 110.0 | 56.0 | 166.00 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT | SOMX 060304-DT |
| DR190-095-25-06-5D-N | 19.00 | 20.35 | 95.0 | 115.0 | 56.0 | 171.00 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT | SOMX 060304-DT |
| DR200-100-25-06-5D-N | 20.00 | 20.98 | 100.0 | 120.0 | 56.0 | 176.00 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT | SOMX 060304-DT |
| DR210-105-25-07-5D-N | 21.00 | 23.63 | 105.0 | 125.0 | 56.0 | 181.00 | 25.00 (3) | 32.00 | G3/8" | SOMX 070305-DT | SOMX 070305-DT |
| DR220-110-25-07-5D-N | 22.00 | 24.25 | 110.0 | 130.0 | 56.0 | 186.00 | 25.00 (3) | 32.00 | G3/8" | SOMX 070305-DT | SOMX 070305-DT |
| DR230-115-25-07-5D-N | 23.00 | 24.88 | 115.0 | 135.0 | 56.0 | 191.00 | 25.00 (3) | 32.00 | G3/8" | SOMX 070305-DT | SOMX 070305-DT |
| DR240-120-25-07-5D-N | 24.00 | 25.50 | 120.0 | 140.0 | 56.0 | 196.00 | 25.00 (3) | 32.00 | G3/8" | SOMX 070305-DT | SOMX 070305-DT |
- Допуск отверстия D+0,35/-0,05 в средних условиях. Может быть больше или меньше в зависимости от состояния станка и инструмента.
- Для эксцентриковых втулок см. стр. 154
- Справочник пользователя и условия резания см. на стр. 155–167
(1) Диаметр отверстия можно увеличить, сместив центр сверла вдоль оси X станка или используя эксцентриковые втулки при работе вращающегося инструмента
(2) Идентификация основной пластины
(3) Одна плоская державка
Пластины см. на стр.: SOGX/T-AL (151) • SOMX-DT (150) • SOMX-GF (150) • SOMX-HD (151)
Запасные части
| Обозначение | Держатель пластины | Сменная пластина |
|---|---|---|
| DR140-070-20-05-5D-N | SR 34-533/L | T-6/5 |
| DR150-075-20-05-5D-N | SR 34-533/L | T-6/5 |
| DR160-080-20-05-5D-N | SR 34-533/L | T-6/5 |
| DR170-085-20-05-5D-N | SR 34-533/L | T-6/5 |
| DR180-090-25-06-5D-N | SR 34-508/L | T-7/51 |
| DR190-095-25-06-5D-N | SR 34-508/L | T-7/51 |
| DR200-100-25-06-5D-N | SR 34-508/L | T-7/51 |
| DR210-105-25-07-5D-N | SR 14-560 | T-8/53 |
| DR220-110-25-07-5D-N | SR 14-560 | T-8/53 |
| DR230-115-25-07-5D-N | SR 14-560 | T-8/53 |
| DR240-120-25-07-5D-N | SR 14-560 | T-8/53 |
