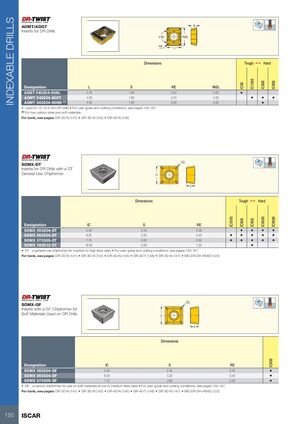

Инструменты для обработки отверстий Iscar 2026 - страница 152

Предыдущая страница Следующая страница

Навигация

Индексируемые сверла

AOMT/AOGT

Пластины для сверл DR

Обозначение L S RE INSL IC1008 IC808 IC908 IC08
AOGT 040204-90AL 4.00 1.60 0.40 5.00 •
AOMT 040204-90DT 4.00 1.60 0.40 5.00 • • •
AOMT 040204-90HD (1) 4.00 1.60 0.40 5.00 •

• Используется на сверлах DR диаметром 12–13,5 мм • Инструкцию и условия обработки см. на стр. 155–167

(1) Для низкоуглеродистой стали и мягких материалов.

Инструмент см. на стр.: DR-2D-N (141) • DR-3D-N (143) • DR-4D-N (145)

SOMX-DT

Пластины для сверл DR с DT

Универсальный переломатель стружки

Обозначение IC S RE IC5500 IC8080 IC9080 IC808 IC908
SOMX 050204-DT 5.40 2.40 0.35 • • • •
SOMX 060304-DT 6.20 3.20 0.40 • • • • •
SOMX 070305-DT 7.70 3.60 0.50 • • • • •
SOMX 160512-DT 16.00 5.56 1.20 •

• DT — универсальный переломатель стружки для средних и высоких подач • Инструкцию и условия обработки см. на стр. 155–167

Инструмент см. на стр.: DR-2D-N (141) • DR-3D-N (143) • DR-4D-N (145) • DR-4D-T (148) • DR-5D-N (147) • MD-DR-DH-HEAD (122)

SOMX-GF

Пластины с переломателем стружки GF для мягких материалов на сверлах DR

Обозначение IC S RE IC908
SOMX 050204-GF 5.40 2.40 0.40 •
SOMX 060304-GF 6.20 3.20 0.40 •
SOMX 070305-GF 7.70 3.60 0.50 •

• GF — узкий переломатель стружки для использования на мягких материалах при низких и средних подачах • Инструкцию и условия обработки см. на стр. 155–167

Инструмент см. на стр.: DR-2D-N (141) • DR-3D-N (143) • DR-4D-N (145) • DR-4D-T (148) • DR-5D-N (147) • MD-DR-DH-HEAD (122)
