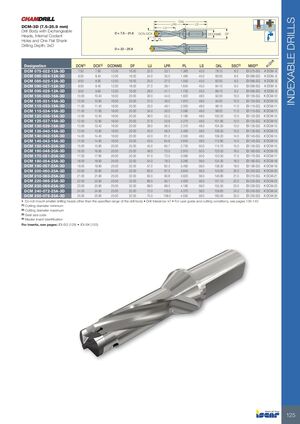

Инструменты для обработки отверстий Iscar 2026 - страница 127
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
ИНДЕКСИРУЕМЫЕ СВЕРЛА
DCM-3D (7,5–25,9 мм)
Корпус сверла со сменными головками, внутренняя подача СОЖ и одна плоская хвостовик
Глубина сверления: 3xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCM 075-022-12A-3D | 7,50 | 7,90 | 12,00 | 16,00 | 22,0 | 33,1 | 1,360 | 45,0 | 78,10 | 8,0 | IDI 075-SG | K DCM- 8 |
| DCM 080-024-12A-3D | 8,00 | 8,40 | 12,00 | 16,00 | 24,0 | 35,0 | 1,460 | 45,0 | 80,00 | 8,0 | IDI 080-SG | K DCM- 8 |
| DCM 085-025-12A-3D | 8,50 | 8,90 | 12,00 | 16,00 | 25,0 | 37,0 | 1,550 | 45,0 | 82,00 | 8,0 | IDI 085-SG | K DCM- 8 |
| DCM 090-027-12A-3D | 9,00 | 9,40 | 12,00 | 16,00 | 27,0 | 39,1 | 1,640 | 45,0 | 84,10 | 9,0 | IDI 090-SG | K DCM- 9 |
| DCM 095-028-12A-3D | 9,50 | 9,90 | 12,00 | 16,00 | 28,0 | 41,1 | 1,730 | 45,0 | 86,10 | 9,0 | IDI 095-SG | K DCM- 9 |
| DCM 100-030-16A-3D | 10,00 | 10,40 | 16,00 | 20,00 | 30,0 | 44,0 | 1,820 | 48,0 | 92,00 | 10,0 | IDI 100-SG | K DCM-10 |
| DCM 105-031-16A-3D | 10,50 | 10,90 | 16,00 | 20,00 | 31,0 | 46,0 | 1,910 | 48,0 | 94,00 | 10,0 | IDI 105-SG | K DCM-10 |
| DCM 110-033-16A-3D | 11,00 | 11,40 | 16,00 | 20,00 | 33,0 | 48,1 | 2,000 | 48,0 | 96,10 | 11,0 | IDI 110-SG | K DCM-11 |
| DCM 115-034-16A-3D | 11,50 | 11,90 | 16,00 | 20,00 | 34,0 | 50,0 | 2,090 | 48,0 | 98,00 | 11,0 | IDI 115-SG | K DCM-11 |
| DCM 120-036-16A-3D | 12,00 | 12,40 | 16,00 | 20,00 | 36,0 | 52,2 | 2,180 | 48,0 | 100,20 | 12,0 | IDI 120-SG | K DCM-12 |
| DCM 125-037-16A-3D | 12,50 | 12,90 | 16,00 | 20,00 | 37,0 | 53,8 | 2,270 | 48,0 | 101,80 | 12,0 | IDI 125-SG | K DCM-12 |
| DCM 130-039-16A-3D | 13,00 | 13,40 | 16,00 | 20,00 | 39,0 | 56,5 | 2,370 | 48,0 | 104,50 | 13,0 | IDI 130-SG | K DCM-13 |
| DCM 135-040-16A-3D | 13,50 | 13,90 | 16,00 | 20,00 | 40,0 | 58,5 | 2,460 | 48,0 | 106,50 | 13,0 | IDI 135-SG | K DCM-13 |
| DCM 140-042-16A-3D | 14,00 | 14,40 | 16,00 | 20,00 | 42,0 | 61,2 | 2,550 | 48,0 | 109,20 | 14,0 | IDI 140-SG | K DCM-14 |
| DCM 145-043-16A-3D | 14,50 | 14,90 | 16,00 | 20,00 | 43,0 | 64,8 | 2,640 | 48,0 | 112,80 | 14,0 | IDI 145-SG | K DCM-14 |
| DCM 150-045-20A-3D | 15,00 | 15,90 | 20,00 | 25,00 | 45,0 | 65,7 | 2,730 | 50,0 | 115,70 | 15,0 | IDI 150-SG | K DCM-15 |
| DCM 160-048-20A-3D | 16,00 | 16,90 | 20,00 | 25,00 | 48,0 | 70,0 | 2,910 | 50,0 | 120,00 | 16,0 | IDI 160-SG | K DCM-16 |
| DCM 170-051-20A-3D | 17,00 | 17,90 | 20,00 | 25,00 | 51,0 | 73,5 | 3,090 | 50,0 | 123,50 | 17,0 | IDI 170-SG | K DCM-17 |
| DCM 180-054-25A-3D | 18,00 | 18,90 | 25,00 | 32,00 | 54,0 | 78,3 | 3,280 | 56,0 | 134,30 | 18,0 | IDI 180-SG | K DCM-18 |
| DCM 190-057-25A-3D | 19,00 | 19,90 | 25,00 | 32,00 | 57,0 | 82,3 | 3,460 | 56,0 | 138,30 | 19,0 | IDI 190-SG | K DCM-19 |
| DCM 200-060-25A-3D | 20,00 | 20,90 | 25,00 | 32,00 | 60,0 | 87,0 | 3,640 | 56,0 | 143,00 | 20,0 | IDI 200-SG | K DCM-20 |
| DCM 210-063-25A-3D | 21,00 | 21,90 | 25,00 | 32,00 | 63,0 | 90,8 | 3,820 | 56,0 | 146,80 | 21,0 | IDI 210-SG | K DCM-21 |
| DCM 220-066-25A-3D | 22,00 | 22,90 | 25,00 | 32,00 | 66,0 | 95,1 | 4,000 | 56,0 | 151,10 | 22,0 | IDI 220-SG | K DCM-22 |
| DCM 230-069-25A-3D | 23,00 | 23,90 | 25,00 | 32,00 | 69,0 | 99,5 | 4,190 | 56,0 | 155,50 | 23,0 | IDI 230-SG | K DCM-23 |
| DCM 240-072-25A-3D | 24,00 | 24,90 | 25,00 | 32,00 | 72,0 | 103,6 | 4,370 | 56,0 | 159,60 | 24,0 | IDI 240-SG | K DCM-24 |
| DCM 250-075-25A-3D | 25,00 | 25,90 | 25,00 | 32,00 | 75,0 | 109,0 | 4,550 | 56,0 | 165,00 | 25,0 | IDI 250-SG | K DCM-25 |
- Не устанавливайте меньшие головки сверления, чем указанный диапазон корпуса сверла
- Допуск сверла: k7
- Для руководства пользователя и условий резания см. страницы 136–140
Примечания:
- (1) Минимальный диаметр резания
- (2) Максимальный диаметр резания
- (3) Код размера посадки
- (4) Идентификация мастер-вставки
Для вставок см. страницы: IDI-SG (129) • IDI-SK (133)
