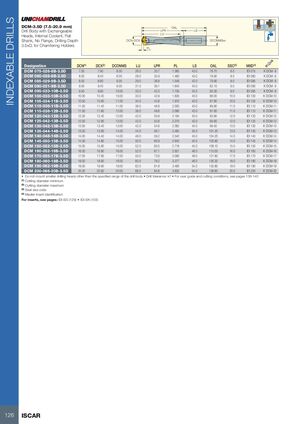

ИНДЕКСИРУЕМЫЕ СВЕРЛА
DCM-3,5D (7,5–20,9 мм)
Корпус сверла со сменными головками, внутренняя подача СОЖ, плоский хвостовик без фланца, глубина сверления 3,5xD для держателей зенковки
| Обозначение | DCN(1) | DCX(2) | DCONMS | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCM 075-026-8B-3.5D | 7,50 | 7,90 | 8,00 | 26,0 | 33,7 | 1,360 | 43,0 | 76,70 | 8,0 | IDI 075 | K DCM- 8 |
| DCM 080-028-8B-3.5D | 8,00 | 8,40 | 8,00 | 28,0 | 35,9 | 1,460 | 43,0 | 78,90 | 8,0 | IDI 080 | K DCM- 8 |
| DCM 085-029-9B-3.5D | 8,50 | 8,90 | 9,00 | 29,0 | 36,8 | 1,549 | 43,0 | 79,90 | 8,0 | IDI 085 | K DCM- 8 |
| DCM 090-031-9B-3.5D | 9,00 | 9,40 | 9,00 | 31,0 | 39,1 | 1,640 | 43,0 | 82,10 | 9,0 | IDI 090 | K DCM- 9 |
| DCM 095-033-10B-3.5D | 9,50 | 9,90 | 10,00 | 33,0 | 40,3 | 1,730 | 43,0 | 83,30 | 9,0 | IDI 095 | K DCM- 9 |
| DCM 100-033-10B-3.5D | 10,00 | 10,40 | 10,00 | 33,0 | 42,9 | 1,829 | 43,0 | 86,00 | 10,0 | IDI 100 | K DCM-10 |
| DCM 105-034-11B-3.5D | 10,50 | 10,90 | 11,00 | 34,0 | 44,8 | 1,910 | 43,0 | 87,80 | 10,0 | IDI 105 | K DCM-10 |
| DCM 110-036-11B-3.5D | 11,00 | 11,40 | 11,00 | 36,0 | 46,9 | 2,000 | 43,0 | 89,90 | 11,0 | IDI 110 | K DCM-11 |
| DCM 115-038-12B-3.5D | 11,50 | 11,90 | 12,00 | 38,0 | 48,6 | 2,090 | 43,0 | 91,60 | 11,0 | IDI 115 | K DCM-11 |
| DCM 120-042-12B-3.5D | 12,00 | 12,40 | 12,00 | 42,0 | 50,8 | 2,184 | 43,0 | 93,80 | 12,0 | IDI 120 | K DCM-12 |
| DCM 125-042-13B-3.5D | 12,50 | 12,90 | 13,00 | 42,0 | 52,6 | 2,270 | 43,0 | 95,60 | 12,0 | IDI 125 | K DCM-12 |
| DCM 130-042-13B-3.5D | 13,00 | 13,40 | 13,00 | 42,0 | 54,6 | 2,362 | 45,0 | 99,50 | 13,0 | IDI 130 | K DCM-13 |
| DCM 135-044-14B-3.5D | 13,50 | 13,90 | 14,00 | 44,0 | 56,1 | 2,464 | 45,0 | 101,20 | 13,0 | IDI 135 | K DCM-13 |
| DCM 140-048-14B-3.5D | 14,00 | 14,40 | 14,00 | 48,0 | 59,2 | 2,540 | 45,0 | 104,20 | 14,0 | IDI 140 | K DCM-14 |
| DCM 145-050-15B-3.5D | 14,50 | 14,90 | 15,00 | 50,0 | 60,9 | 2,640 | 45,0 | 105,90 | 14,0 | IDI 145 | K DCM-14 |
| DCM 150-052-15B-3.5D | 15,00 | 15,90 | 15,00 | 52,0 | 63,0 | 2,718 | 45,0 | 108,10 | 15,0 | IDI 150 | K DCM-15 |
| DCM 160-052-16B-3.5D | 16,00 | 16,90 | 16,00 | 52,0 | 67,1 | 2,921 | 48,0 | 115,00 | 16,0 | IDI 160 | K DCM-16 |
| DCM 170-055-17B-3.5D | 17,00 | 17,90 | 17,00 | 55,0 | 73,6 | 3,090 | 48,0 | 121,60 | 17,0 | IDI 170 | K DCM-17 |
| DCM 180-060-18B-3.5D | 18,00 | 18,90 | 18,00 | 60,0 | 78,2 | 3,277 | 48,0 | 126,30 | 18,0 | IDI 180 | K DCM-18 |
| DCM 190-062-19B-3.5D | 19,00 | 19,90 | 19,00 | 62,5 | 81,8 | 3,460 | 54,0 | 135,80 | 19,0 | IDI 190 | K DCM-19 |
| DCM 200-066-20B-3.5D | 20,00 | 20,90 | 20,00 | 66,0 | 84,6 | 3,632 | 54,0 | 138,60 | 20,0 | IDI 200 | K DCM-20 |
- Не устанавливайте меньшие головки сверления, чем указанный диапазон корпуса сверла
- Допуск сверла: k7
- Для руководства пользователя и условий резания см. страницы 136–140
Примечания:
- (1) Минимальный диаметр резания
- (2) Максимальный диаметр резания
- (3) Код размера посадки
- (4) Идентификация мастер-вставки
Для вставок см. страницы: IDI-SG (129) • IDI-SK (133)
