ИНДЕКСИРУЕМЫЕ СВЕРЛА

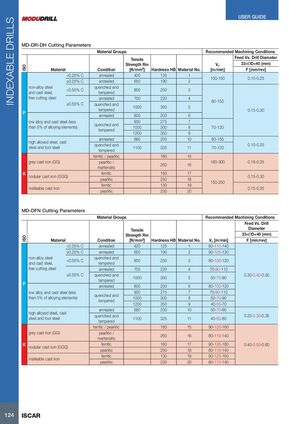

Параметры резания MD-DR-DH

ISO Материал Состояние Предел прочности Rm [N/мм²] Твёрдость HB Номер материала Vc [м/мин] Подача F [мм/об] (33<ØD<40 мм)
P нелегированная сталь и литая сталь, автоматная сталь <0,25% C отожжённая 420 125 1 100–150 0,10–0,25
≥0,25% C отожжённая 650 190 2
<0,55% C закалённая и отпущенная 850 250 3
отожжённая 750 220 4
≥0,55% C закалённая и отпущенная 1000 300 5
P низколегированная сталь и литая сталь (менее 5% легирующих элементов) отожжённая 600 200 6 70–120 0,15–0,30
закалённая и отпущенная 930 275 7
закалённая и отпущенная 1000 300 8
1200 350 9
P высоколегированная сталь, литая сталь и инструментальная сталь отожжённая 680 200 10 80–150 0,10–0,25
закалённая и отпущенная 1100 325 11
K серый чугун (GG) ферритная / перлитная 180 15 180–300 0,18–0,35
перлитная / мартенситная 260 16
K ковкий чугун (GGG) ферритная 160 17
перлитная 250 18
K ковкий чугун ферритная / перлитная 130 19
K ковкий чугун перлитная 230 20 150–250 0,15–0,35

Параметры резания MD-DFN

ISO Материал Состояние Предел прочности Rm [N/мм²] Твёрдость HB Номер материала Vc [м/мин] Подача F [мм/об] (33<ØD<40 мм)
P нелегированная сталь и литая сталь, автоматная сталь <0,25% C отожжённая 420 125 1 80–110–140 0,30–0,40–0,50
≥0,25% C отожжённая 650 190 2 90–105–130
<0,55% C закалённая и отпущенная 850 250 3 80–100–120
отожжённая 750 220 4 70–90–110
≥0,55% C закалённая и отпущенная 1000 300 5 50–70–90
P низколегированная сталь и литая сталь (менее 5% легирующих элементов) отожжённая 600 200 6 80–100–120 0,25–0,30–0,35
закалённая и отпущенная 930 275 7 70–90–110
закалённая и отпущенная 1000 300 8 50–70–90
1200 350 9 40–55–70
P высоколегированная сталь, литая сталь и инструментальная сталь отожжённая 680 200 10 50–70–90 0,25–0,30–0,35
закалённая и отпущенная 1100 325 11 40–60–80
K серый чугун (GG) ферритная / перлитная 180 15 90–125–160 0,40–0,50–0,60
перлитная / мартенситная 260 16 80–110–140
K ковкий чугун (GGG) ферритная 160 17 90–135–180
перлитная 250 18 80–110–140
K ковкий чугун ферритная 130 19 90–125–160
K ковкий чугун перлитная 230 20 80–110–140
