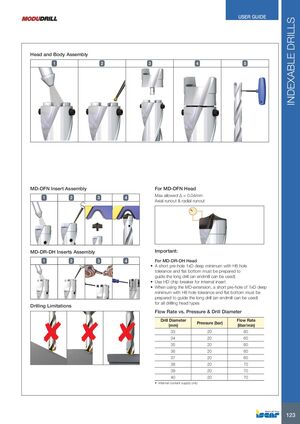

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ИНДЕКСИРУЕМЫЕ СВЕРЛА

Сборка головки и корпуса

Сборка вставки MD-DFN

Для головки MD-DFN
Максимально допустимое Δ = 0,04 мм
Торцевое и радиальное биение

Сборка вставок MD-DR-DH

Для головки MD-DR-DH
Важно:

  • Необходимо подготовить короткое предварительное отверстие глубиной минимум 1xD с допуском отверстия H8 и плоским дном для направления длинного сверла (может быть использована концевая фреза)
  • Используйте ломатель стружки HD для внутренней вставки
  • При использовании расширения MD необходимо подготовить короткое предварительное отверстие глубиной минимум 1xD с допуском отверстия H8 и плоским дном для направления длинного сверла (может быть использована концевая фреза) для всех типов головок сверления

Ограничения сверления

Подача жидкости в зависимости от давления и диаметра сверла

Диаметр сверла (мм) Давление (бар) Подача (л/мин)
33 20 60
34 20 60
35 20 60
36 20 60
37 20 60
38 20 70
39 20 70
40 20 70
  • Только внутренняя подача СОЖ
